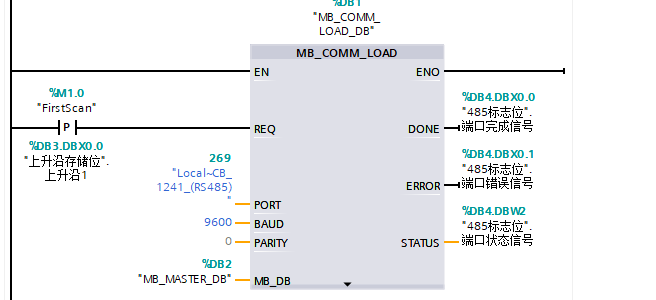

一、建立MODBUS LOAD模塊，此模塊的目的為配置MODBUS通訊端口，一個MODBUS模塊就需要一個LOAD功能塊，CPU上電后需要一次初始化。

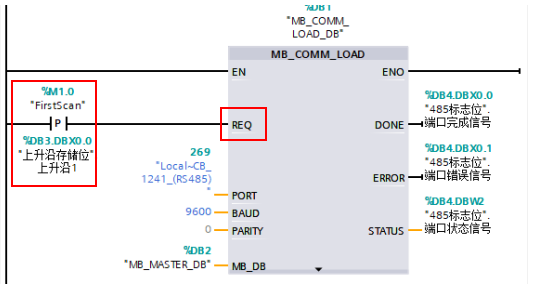

二、REQ引腳，初始化LOAD功能塊，此引腳需要上升沿觸發。

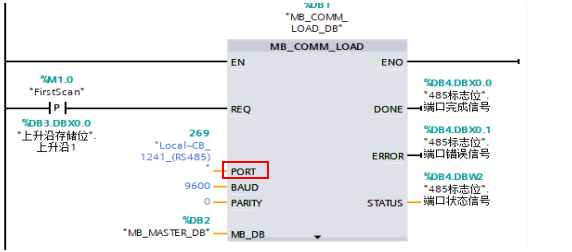

三、PORT引腳，此引腳添加的是通訊模塊的硬件標識符，目的是將功能塊與硬件相關聯。硬件標識符可輸入local去查找其數據類型為PORT，或在默認變量表中選擇，或者在模塊硬件的系統常數中查找。

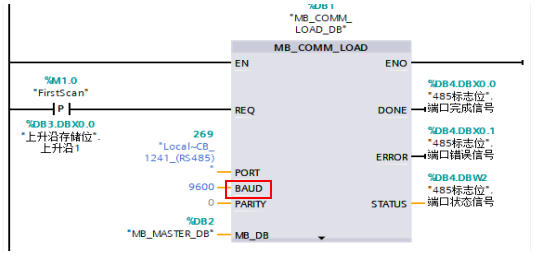

四、BAUD引腳，此引腳設置的是波特率，波特率要與通訊的從站設備保持一致。

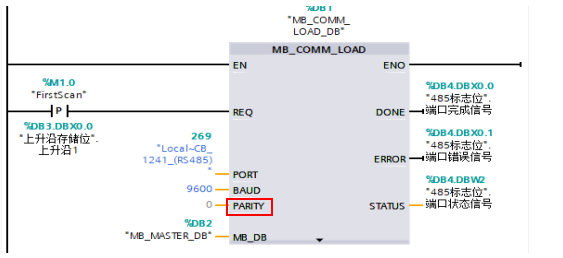

五、PARITY引腳，此引腳設置的是奇偶校驗，0無校驗，1奇校驗，2偶校驗。

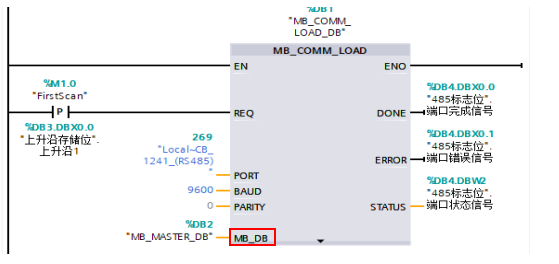

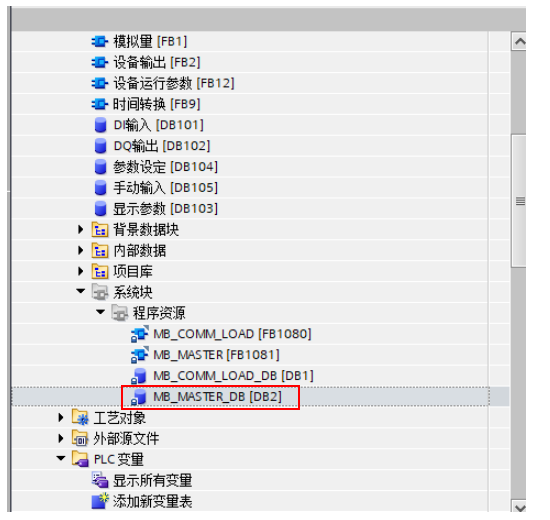

六、MB_DB引腳，此引腳為關聯主站功能塊的背景數據塊，此在左側項目樹的程序塊下的系統快中，直接拖拽主站背景數據塊名稱到MB_DB引腳即可。

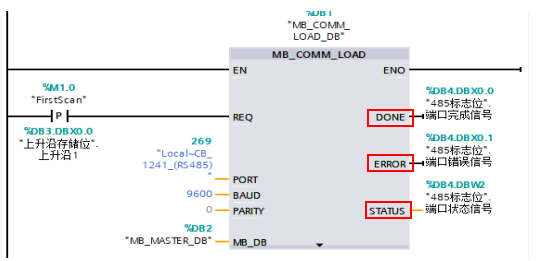

七、DONE，ERROR，STATUS引腳，分別為功能塊完成信號，錯誤信號，狀態信號。DONE引腳輸出為1，即此功能塊初始化配置完成。
八、添加主站功能塊需注意，無論添加幾個主站功能塊，在創建時所有的主站功能塊的背景數據塊都要選擇同一個。

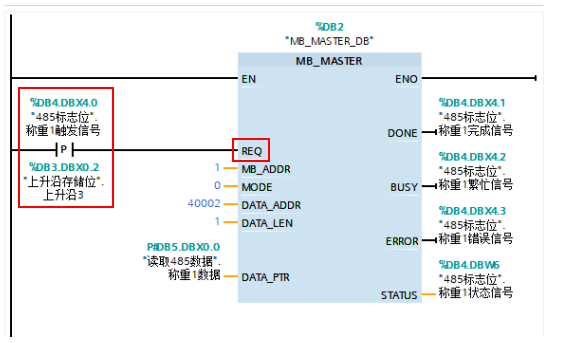

九、REQ引腳，為主站功能塊的觸發引腳，此引腳推薦為上升沿觸發。

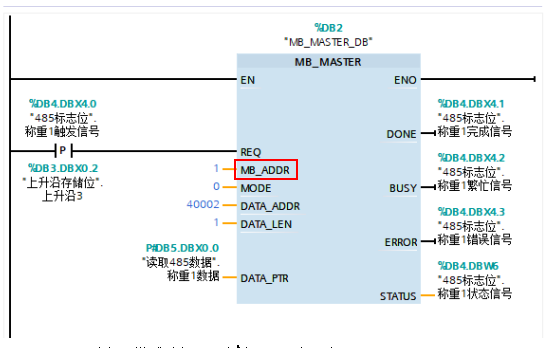

十、MB_ADDR引腳，此引腳為從站設備地址。

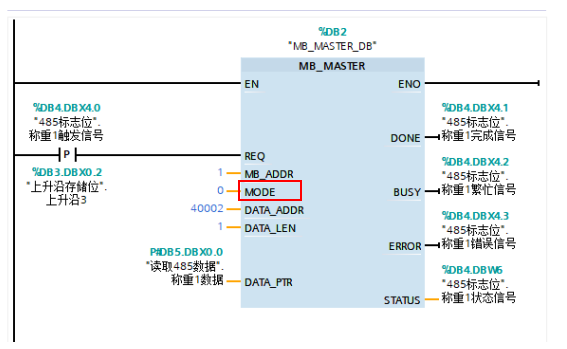

十一、MODE引腳，模式選擇，0為讀取，1為寫入。

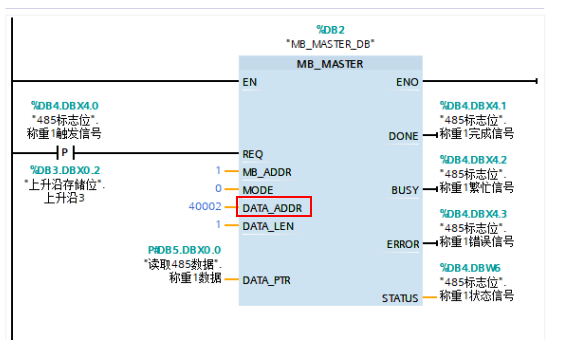

十二、DATA_ADDR引腳，為功能碼與地址引腳，讀寫功能碼要配合MODE引腳使用，功能碼詳情請查看博圖F1幫助，注意，西門子PLC的MODBUS地址的其實地址從一開始。

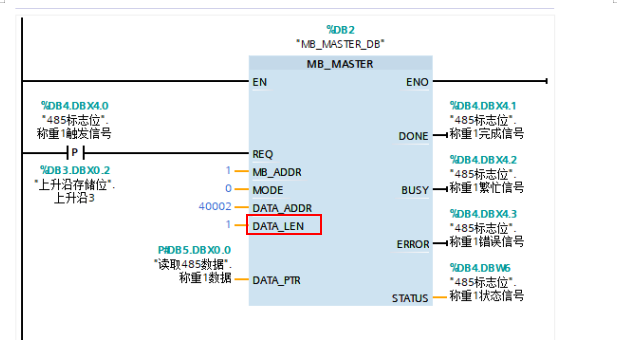

十三、DATA_LEN引腳，一次傳輸數據的長度。

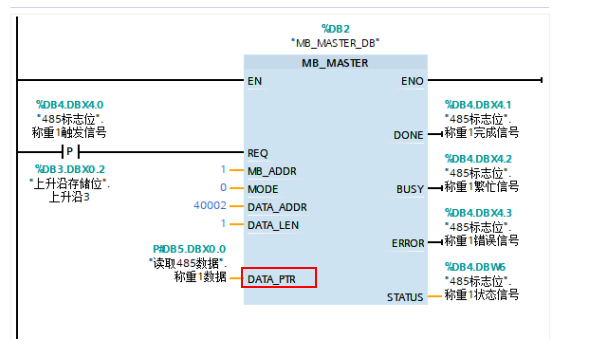

十四、DATA_PTR引腳，此引腳為數據存儲的首地址。

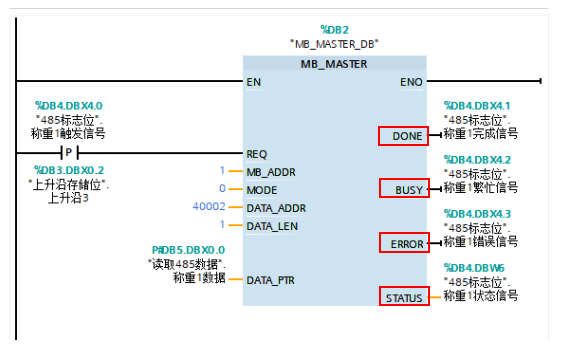

十五、DONE、BUSY、ERROR、STATUS引腳，分別為完成信號、繁忙信號、錯誤信號、狀態信號輸出。
