很多工程師朋友在初次使用西門子遠程IO-ET200sp時，往往找不到數字量輸入輸出模塊、模擬量輸入輸出模塊的接線方式。所以今天，本文將會匯總常見模塊的接線圖。
說明：功率限制
為了限制功率，每個輸入電壓必須接入一個最大額定脫扣電流為 10 A 的熔斷器。同時，熔斷器還需使用快熔型小型熔斷器。
一.輸入模塊

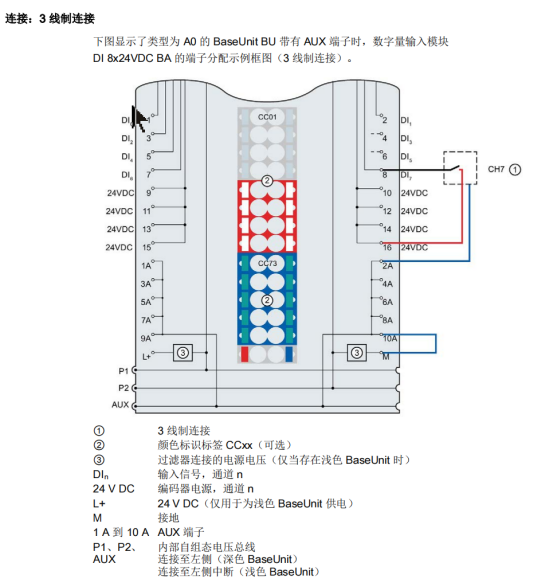

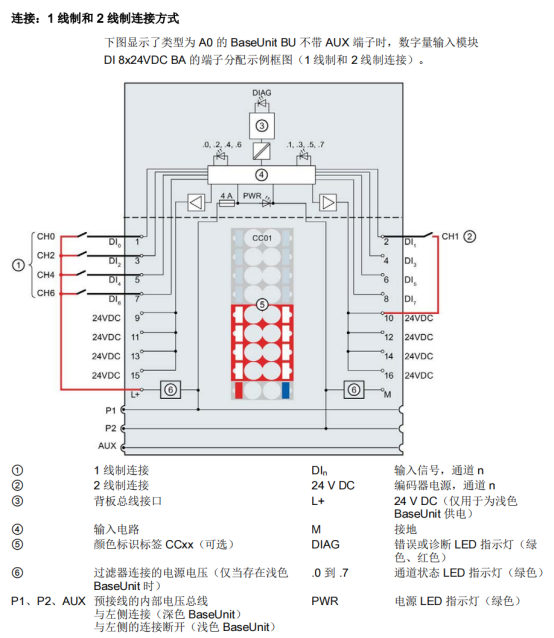

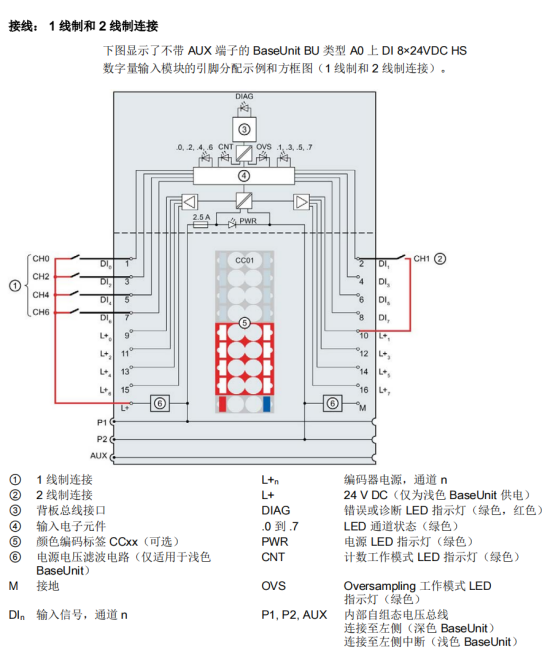

1.DI 8x24VDC BA (6ES7131-6BF01-0AA0)

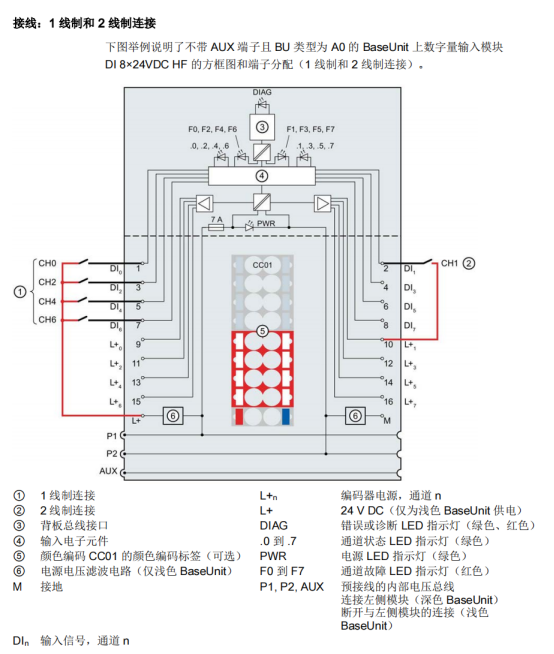

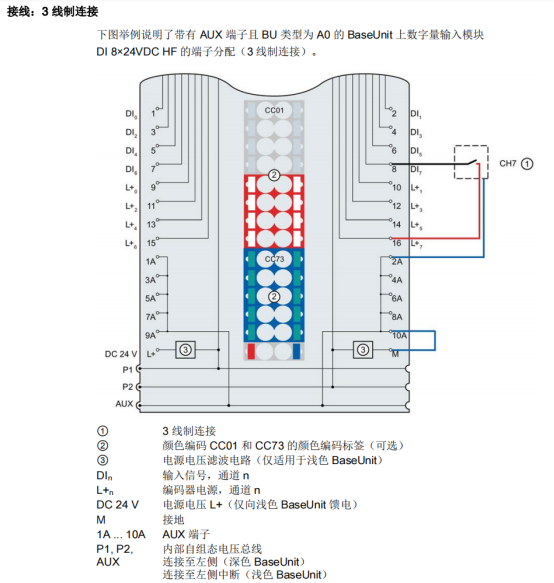

2.DI 8x24VDC HF (6ES7131-6BF00-0CA0)

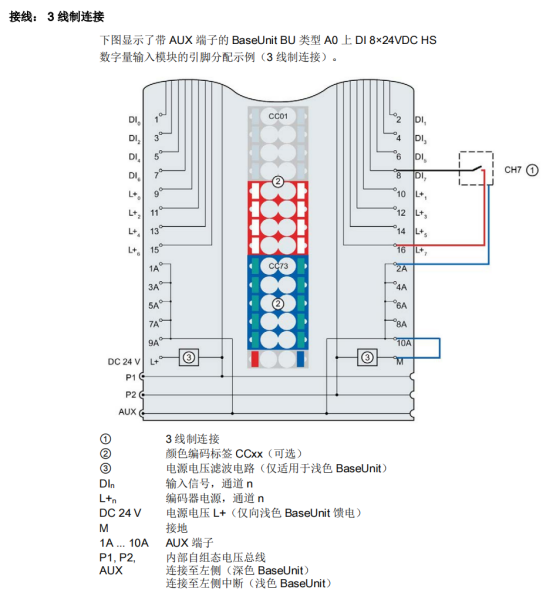

3.DI 8x24VDC HS (6ES7131-6BF00-0DA0)

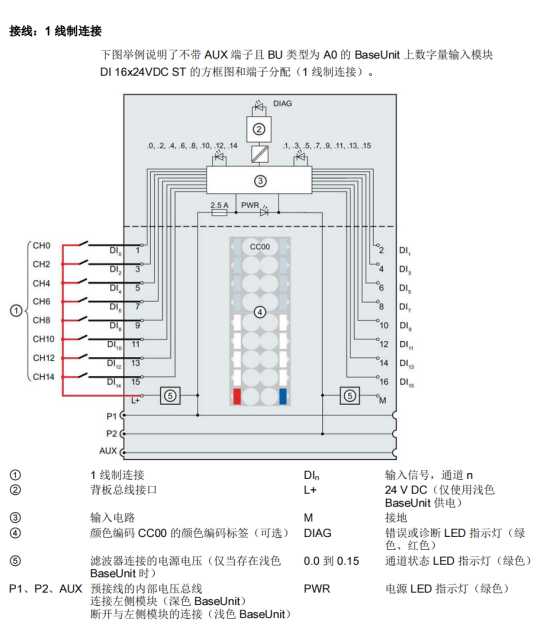

4.DI 16x24VDC ST (6ES7131-6BH01-0BA0)
二.輸出模塊

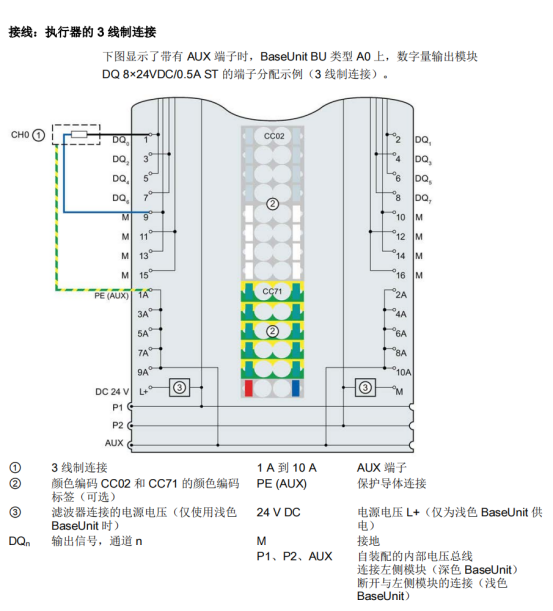

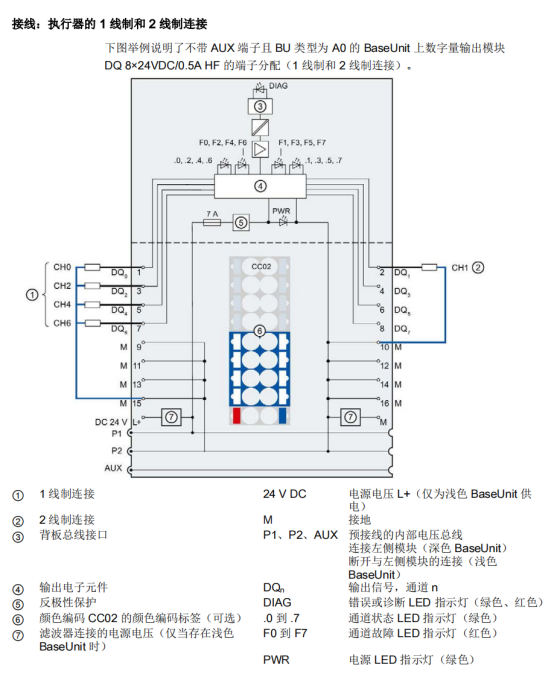

1.DQ 8x24VDC/0.5A HF (6ES7132-6BF00-0CA0)

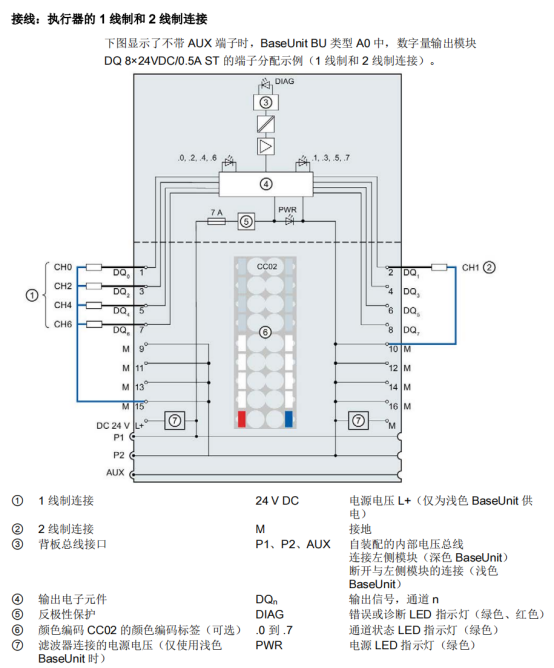

2.DQ 8x24VDC/0.5A ST (6ES7132-6BF01-0BA0)

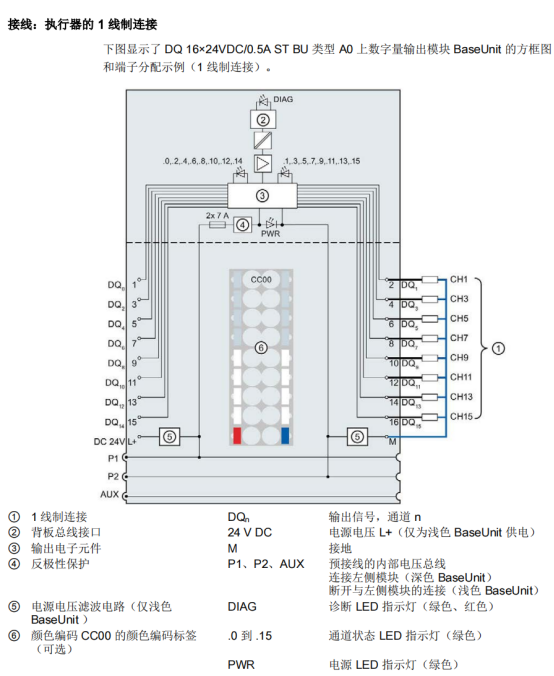

3.DQ 16x24VDC/0.5A ST (6ES7132-6BH01-0BA0)
三.模擬量輸入

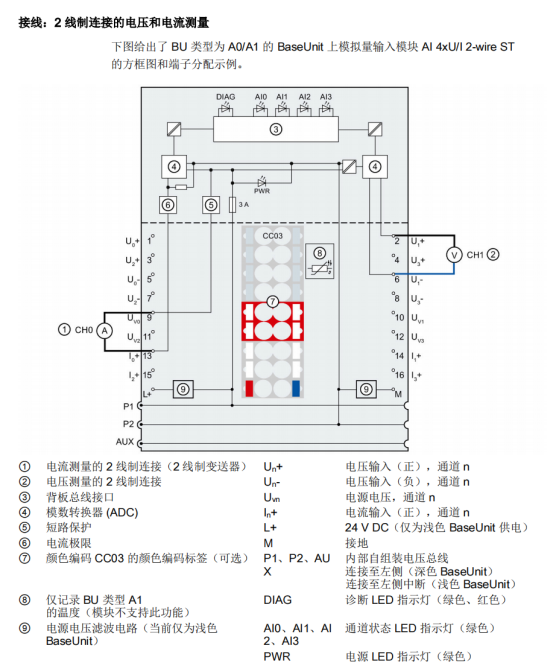

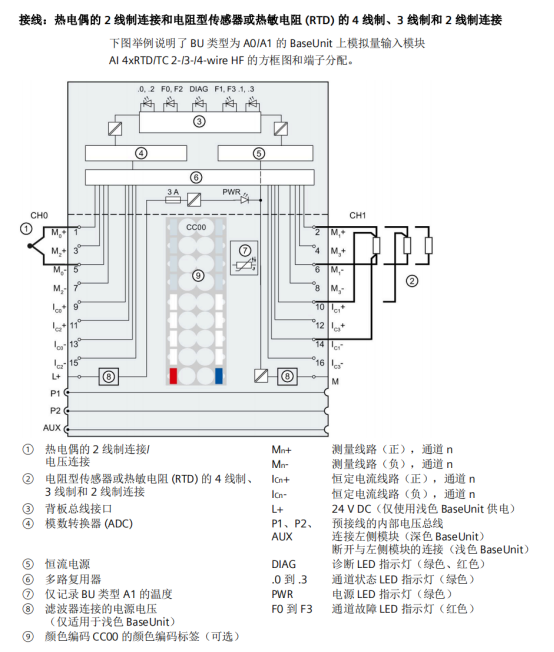

1.AI 4xU/I 2-wire ST (6ES7134-6HD01-0BA1)
四.模擬量輸出

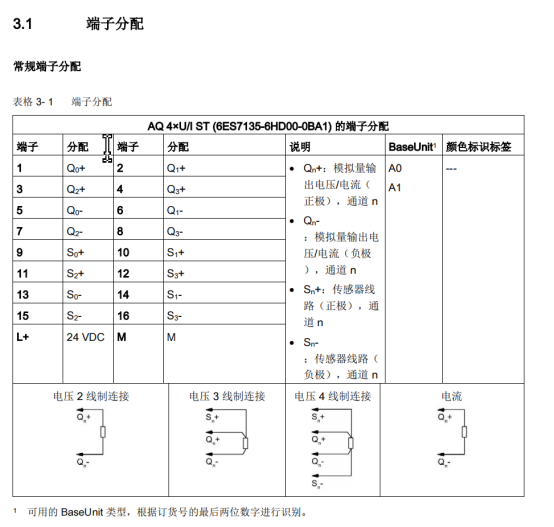

1.AQ 4xU/I ST (6ES7135-6HD00-0BA1)
五.工具推薦

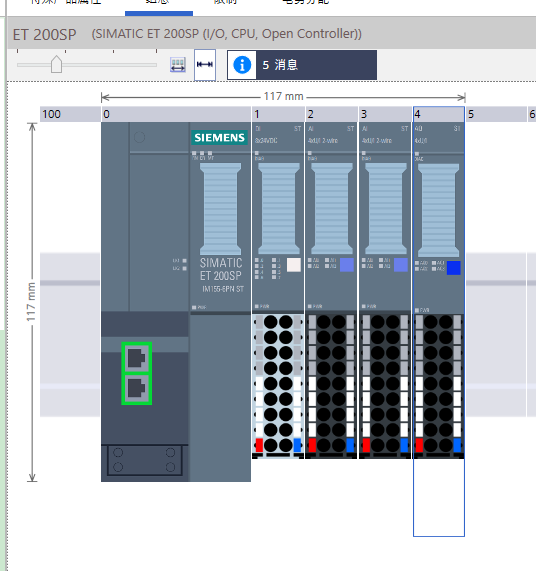

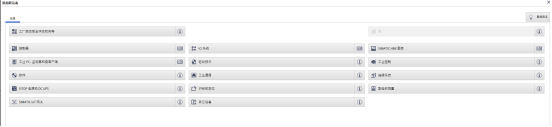

在這里向大家推薦西門子官方組態與選型工具，適合在項目前期完成ET200sp的組態與電流分配分析。同時，S7-1200，S7-1500等設備也可以使用。
https://www.siemens.com/global/en/products/automation/topic-areas/tia/tia-selection-tool.html

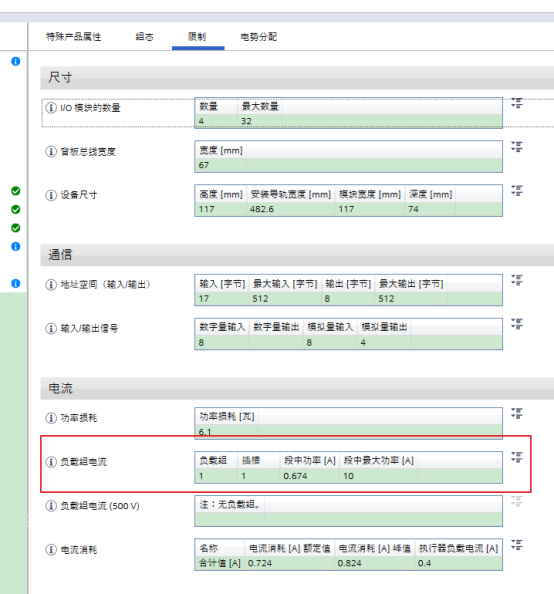

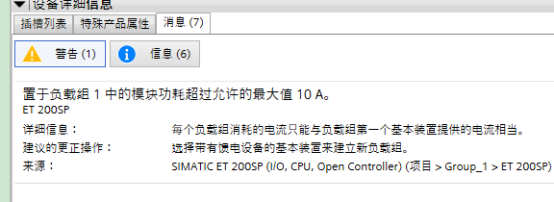

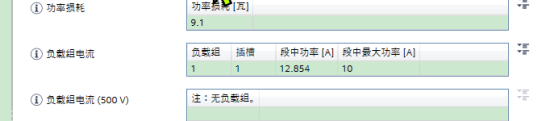

從紅框處我們可以直接看到當前組態的電流消耗，應嚴格將段中功率限制在規定功率內。如果超出，軟件將會提醒，此時需要建立新的負載組，如圖所示：
