一、系統配置：

1.1打開TIA_Portal_V17

1.2安裝INVT workshop v2.4.2.6

1.3打開INVT workshop v2.4.2.6

二、INVT組態配置

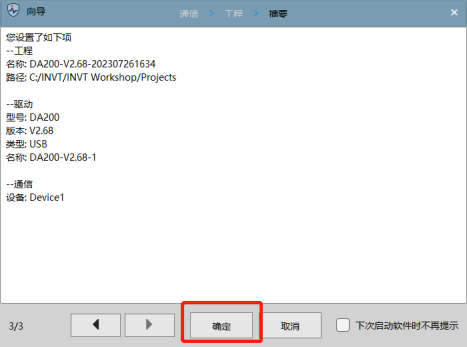

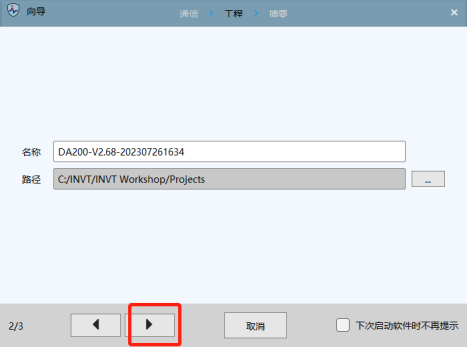

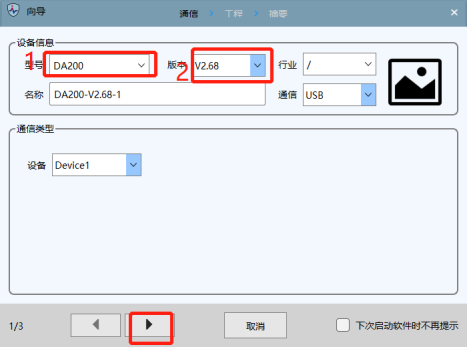

1.1打開invt，點新建工程，組態DA200，選擇版本v2.68，依次點下一步，如圖所示。

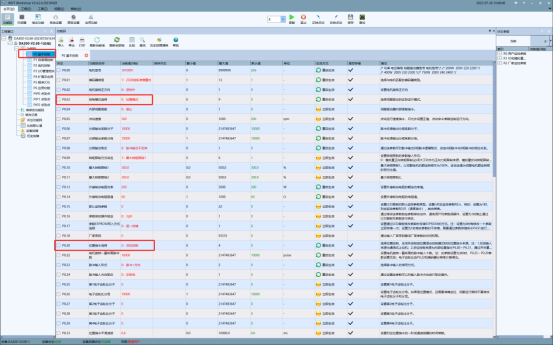

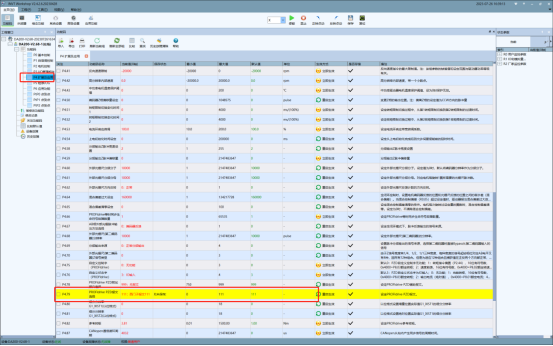

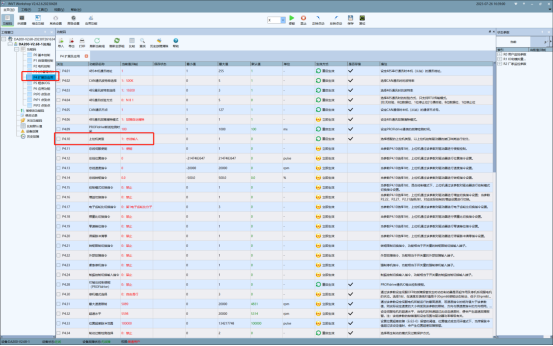

1.2當使用基于位置模式控制的報文 7、9、110、111 時，伺服參數進行如下設置：

P0.03[控制模式選擇] = 位置模式

P0.20[位置指令選擇] = 點位模式

P4.10[上位機類型] = 總線輸入

P4.79[PROFIdrive PZD 報文選擇] = 7/9/110/111

注（更改完成時，需要點擊回車鍵確定）

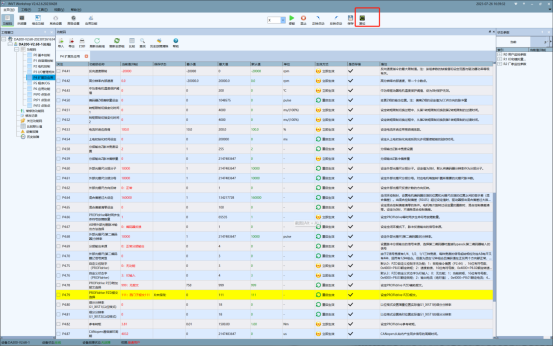

具體內容如圖所示：

三、博途組態

1.1打開TIA_Portal_V17

1.2組態s71200 1212c AC\DC\RIY

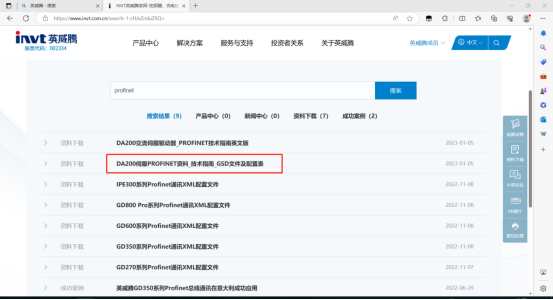

1.3下載英威騰GSD文件，進入英威騰官網，在右上角點擊搜索，輸入內容“profinet”搜索內容“DA200伺服PROFINET資料_技術指南_GSD文件及配置表”，并下載桌面。

下載到桌面，如下圖，解壓到桌面上，文件如下。

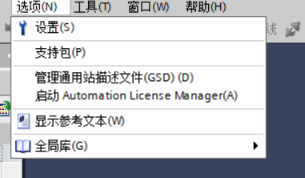

1.4，打開博途，點擊選項，管理通用站描述文件，

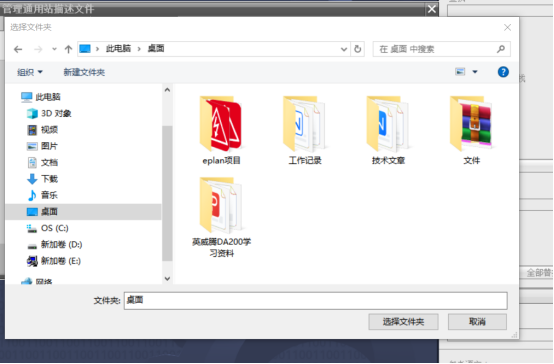

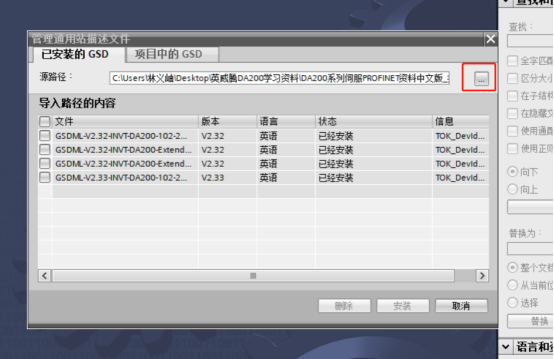

打開之后，點右上角三個點，導入剛才上面下載的文件，

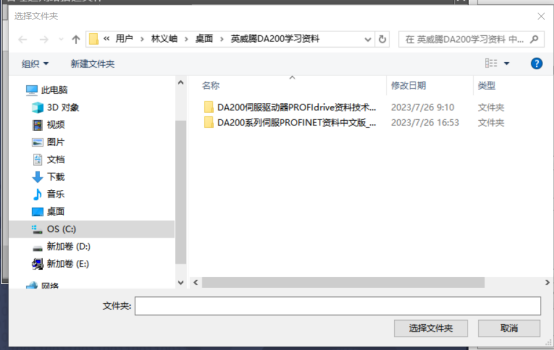

找到剛才下載的文件所在位置。

打開之后，有兩個文件依次導入。

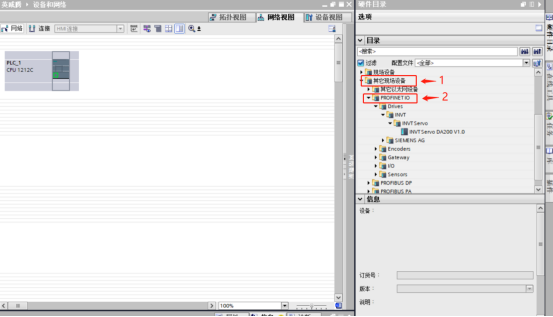

1.5導入成功之后，依次打開。進行組態

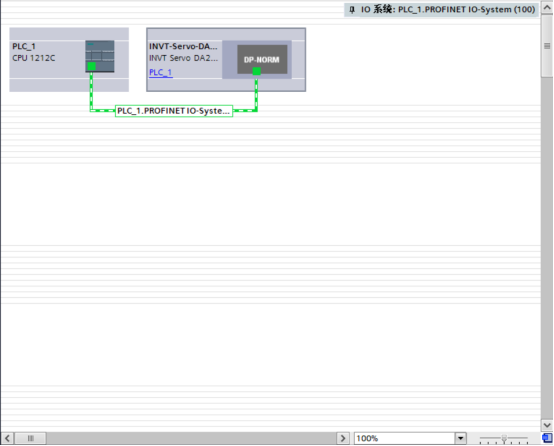

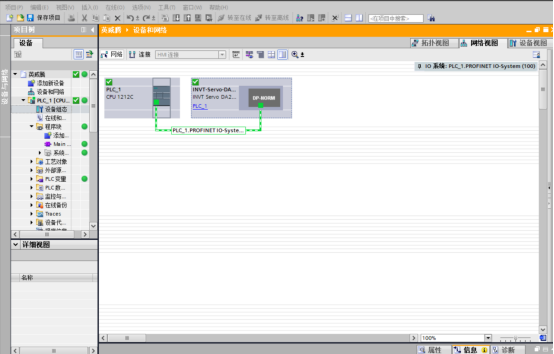

組態成功如下，并進行接口配置

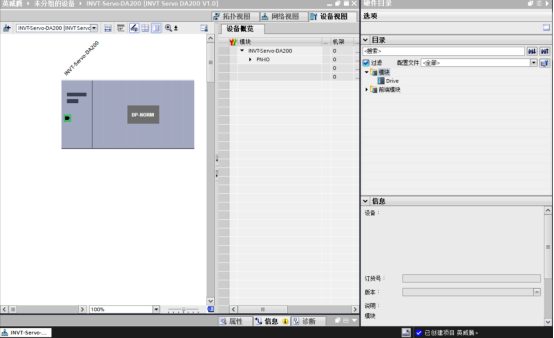

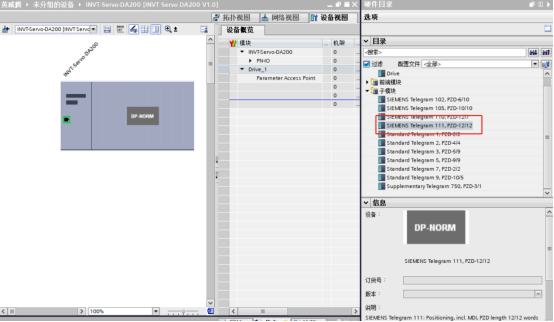

雙擊invt，進入設備視圖，分配報文，右側有模塊點開有Drive雙擊。之后會有子模塊，點開里面有報文，選擇西門子111報文。如下圖所示。

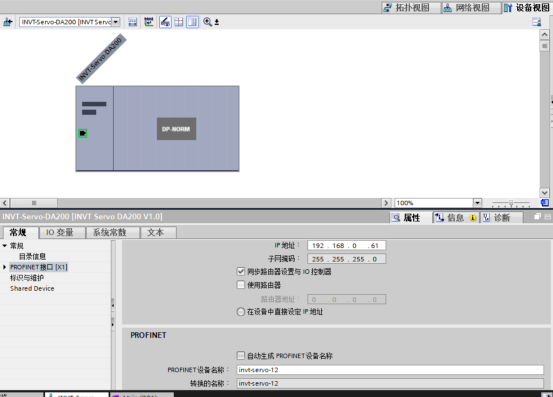

1.6右鍵點擊DA200選擇屬性，進行地址和名稱的分配

1.7SV-DA200 PROFIdrive 伺服驅動器支持西門子報文 111，通過西門子提供的功能庫中的 FB284 功能塊實現伺 服系統的基本定位控制?；径ㄎ豢刂朴糜谥本€軸或旋轉軸的絕對及相對定位。

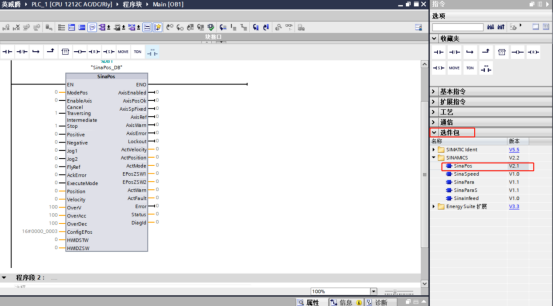

FB284所在位置如下：

1.8.基本位置控制模式

功能塊中輸入 ModePos 用于運行模式的選擇：

輸入 ModePos

類型 INT

默認值 0

描述 運行模式：

1=相對定位

2=絕對定位

3=按指定速度連續運行

4=主動回零

5=直接設置回零位置

6=運行程序段 0~63

7=按指定速度點動

8=按指定距離點動

指令單位：

位置給定單位：PUU（用戶指令單位）

速度給定單位：1000PUU/min

位置反饋單位：PUU

速度反饋單位：P8.02/230 rpm，P8.02（電機額定轉速）英威騰 SV-DA200 伺服 PROFIdrive 技術指南 V1.03

注：指令單位與進給量關系，詳見標準型 DA200 伺服驅動器產品說明書電子齒輪比相關章節。

1.9 點動模式

ConfigEPos：3

ModePos：7

EnableAxis：TRUE（使能）

OverV：速度給定倍率，0~199（%）

Jog1：反向點動

Jog2：正向點動

注：伺服參數 P0.05 設置點動速度。

2.0 程序 JOG 模式

ModePos：8

EnableAxis：TRUE（使能）

Jog1：反向點動

Jog2：正向點動

注：伺服參數 P5.01 設置程序 JOG 移動量，P5.02 設置程序 JOG 速度，P5.03 設置程序 JOG 加減速時間。

2.1 速度模式

ModePos：3

EnableAxis：TRUE（使能）

ExecuteMode：上升沿觸發

IntermediateStop：TRUE（正常），F(xiàn)ALSE（暫停）

CancelTraversing：TRUE（正常），F(xiàn)ALSE（停止）（停止生效后需重新觸發運行）

Positive、Negative：正反方向（觸發后生效）

Velocity：速度給定（正值，觸發后生效）

OverV：速度給定倍率，0~199（%）（觸發后生效）

OverAcc、OverDec：加減速時間倍率（伺服參數 P0.54、P0.55），0~100（%）。（觸發后生效）

2.2 定位模式

ModePos：1（相對定位），2（絕對定位）

EnableAxis：TRUE（使能）

ExecuteMode：點位觸發（上升沿啟動）

IntermediateStop：TRUE（正常），F(xiàn)ALSE（點位暫停）

CancelTraversing：TRUE（正常），F(xiàn)ALSE（點位停止）

Position：位置給定（觸發后生效）

Velocity：速度給定（必須正值，觸發后生效）

OverV：速度給定倍率，0~199（%）

56 .英威騰 SV-DA200 伺服 PROFIdrive 技術指南 V1.03

57.OverAcc、OverDec：加減速時間倍率（P5.52，P5.95），0~100（%）。

2.3 多段定位模式

ModePos：6

EnableAxis：TRUE（使能）

ExecuteMode：點位觸發（上升沿啟動）

IntermediateStop：TRUE（正常），F(xiàn)ALSE（點位暫停）

CancelTraversing：TRUE（正常），F(xiàn)ALSE（點位停止）

Position：段位號給定（0~63，觸發后生效）

OverV：速度給定倍率，0~199（%）

OverAcc、OverDec：加減速時間倍率（P5.37~P5.53，P5.80~P5.95），0~100（%）

注：段位屬性由 PtP 段控制字設定，段位位置給定由 PtP 段位置設定。

2.4回零模式

ModePos：4（回零方式由 P5.10 設定），5（當前位置回零，P5.10 自動設置為 8）

EnableAxis：TRUE（使能）

ExecuteMode：回零觸發，4（上升沿啟動，下降沿停止），5（上升沿啟動）

AxisRef：TRUE（回零完成）

注：

1. 回零模式為 4 時，原點開關信號可通過 ConfigEPos.%X6（16#40）輸入（亦可將開關信號接入伺服，與

開關量 HOME 開關輸入相或關系），正、反向極限開關需接入伺服 I/O；

2. 回原點第 1 速度、第 2 速度由伺服參數 P5.12、P5.13 設置。

四、下載程序

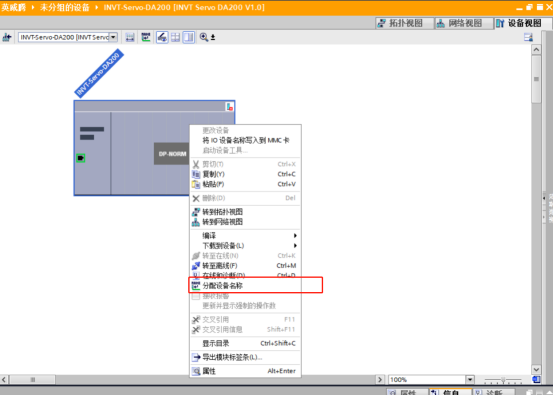

1.1在下載之前需給DA200分配名稱

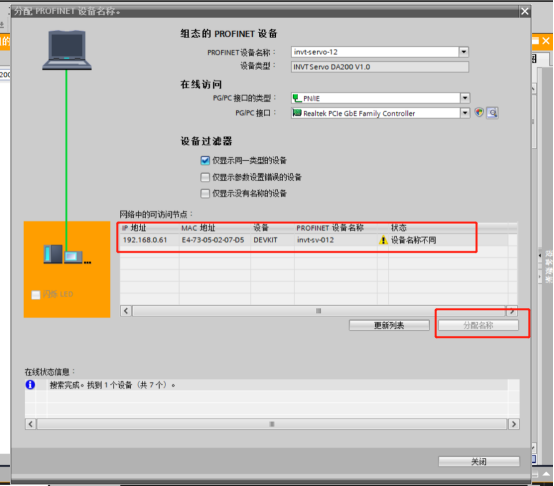

1.2點擊分配名稱，進入之后，點擊更新列表，找到所組的設備，，選上并分配名稱。如下圖，完成之后，進行下載。FB284具體應用，如上述所說。

下載成功如下

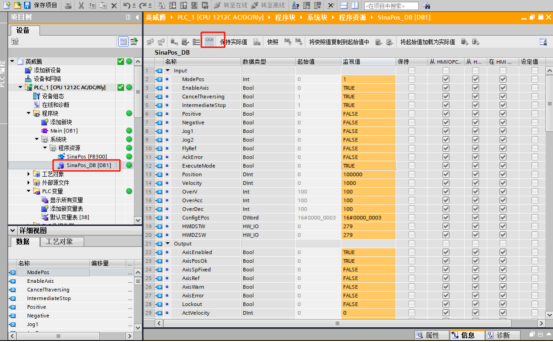

監控和更改模式如下
