一、      從 S7-200 SMART V2.5 版本開始，S7-200 SMART 開始支持做 PROFINET IO 通信的智能設備。作為智能設備，S7-200 SMART可以和另外一個S7-200 SMART/S7-1200/S7-1500等控制器進行PROFINET通信,或者和其它支持做 PROFINET IO 控制器的設備進行PROFINETIO 通信。

二、      本文以S7-1500作為IO控制器為例，說明 S7-200 SMART 作為智能設備，與其他非 S7-200 SMART 的 IO 控制器進行 PROFINET IO 通信的配置步驟。

三、      所用的軟件、硬件如下:

1.    硬件：IO控制器

  CPU:1511-1PN (6ES7511-1CK00-0AB0)

      IP地址：192.168.0.40

      IO設備

      CPU:ST30(6ES7288-1ST30-0AA1)

      IP地址：1920168.0.35

2.   軟件：STEP 7-MicroWIN SMART （V2.8）

      TIA Portal V17

3.   創建智能IO設備

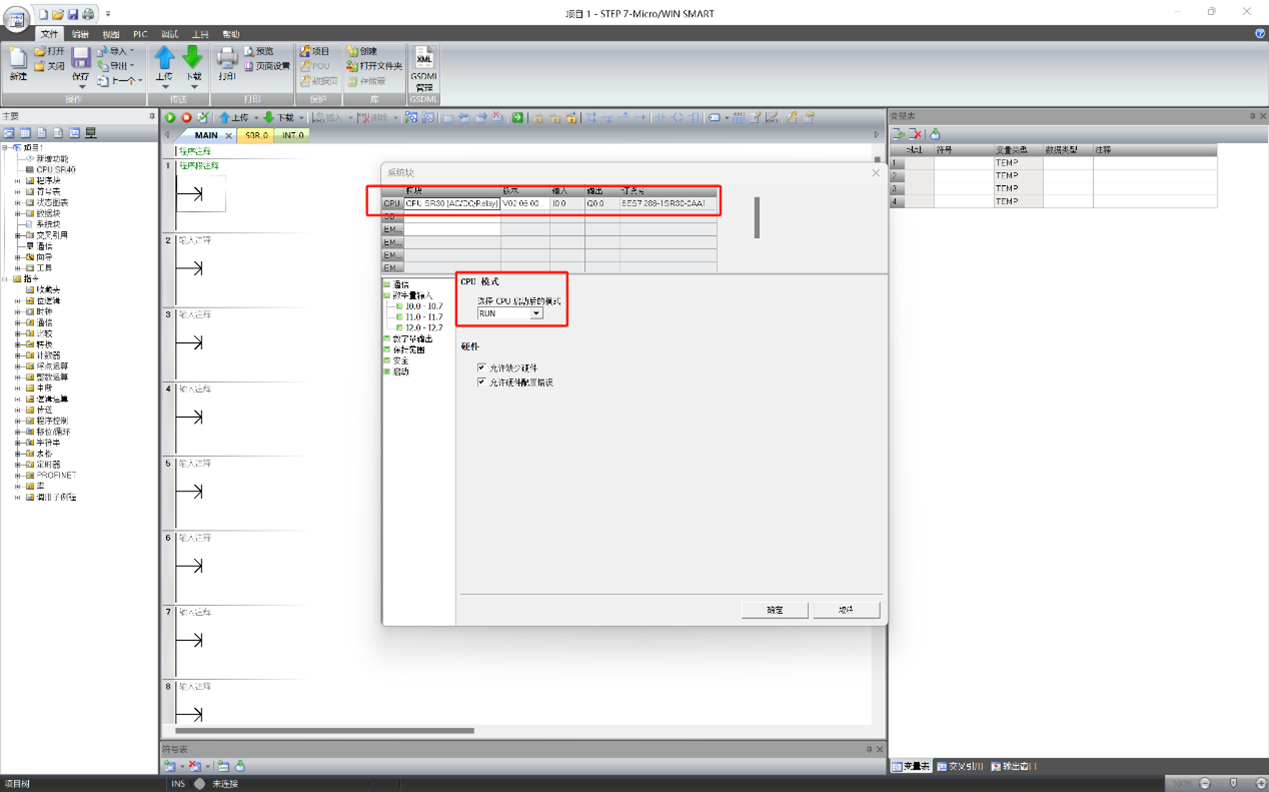

1)   建立新項目，將CPU設置為ST30,版本為V2.8，設置上電運行模式改為RUN。如圖1所示。

圖1 創建項目添加PLC

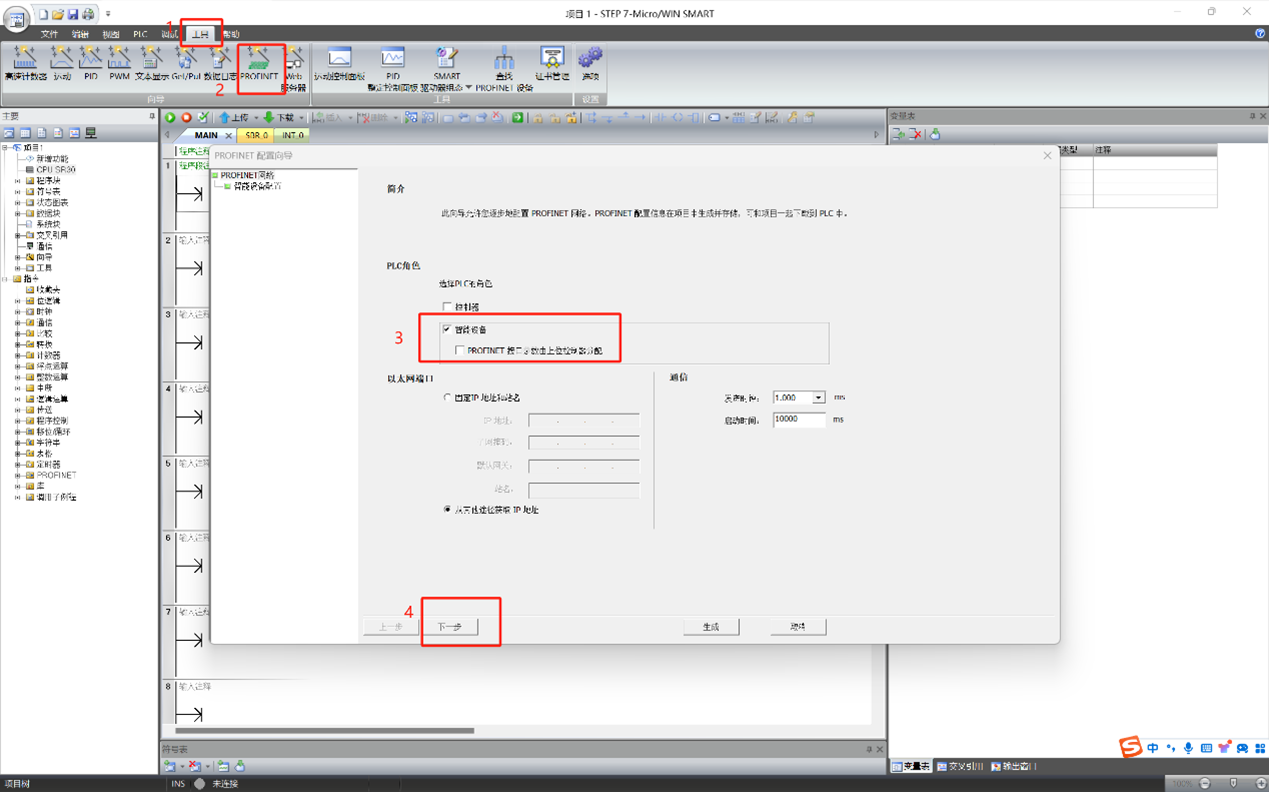

1)   打開PROFINET向?qū)?，選擇 “智能設備”以太網端口可以選擇固定IP地址或者從其他途徑獲取IP地址，這里 選擇從其他途徑獲取，設置完成點擊下一步。如圖2所示

                                             圖2 設置PLC角色

2)   添加傳輸區，第一個條目是從IB1152開始的10個字節輸入?yún)^(qū)域，第二個條目是從QB1152開始的10個字節輸出區域，瀏覽合適的路徑用來存儲GSD文件，然后直接導出GSD文件。如圖3所示。

圖3 設置傳輸區 導出GSD文件

1.   1500IO控制器組態

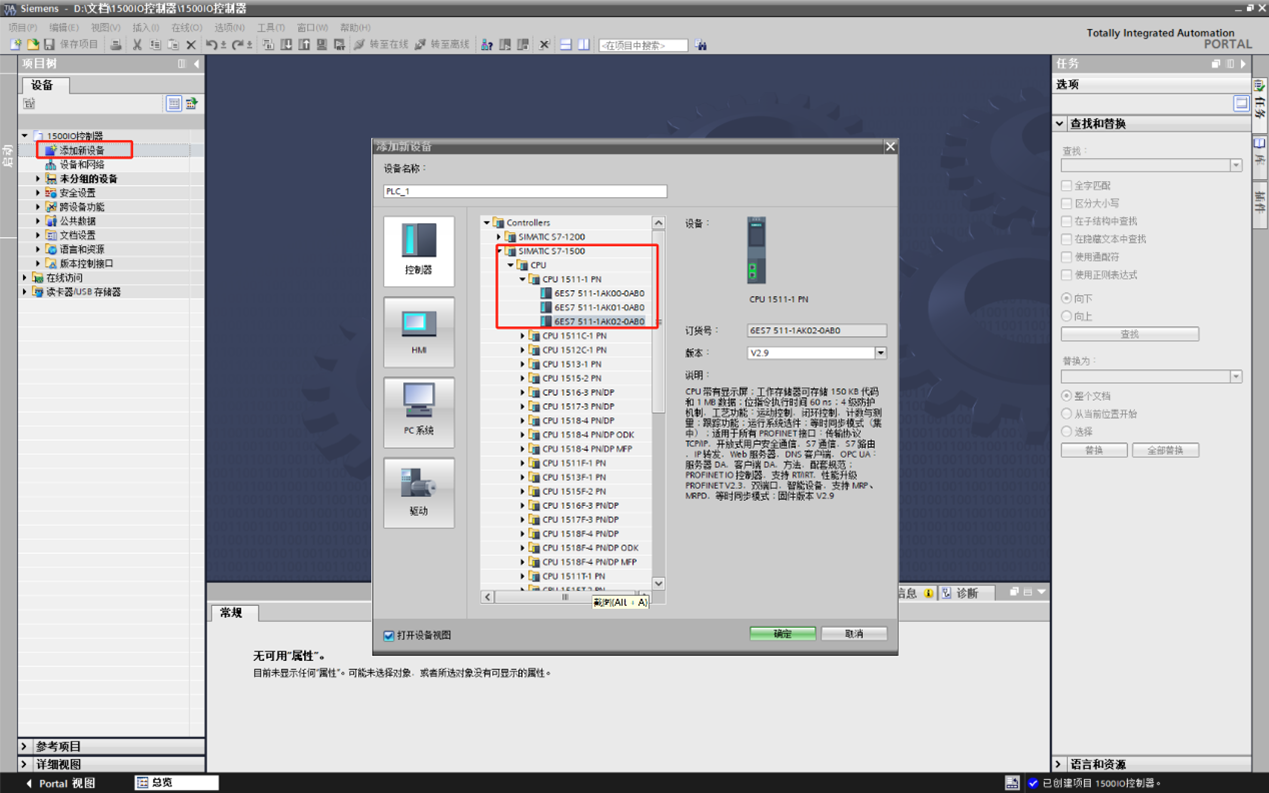

1)   在TIA Portal V17創建新項目，添加1511-1PN CPU。如圖4所示。

圖4 創建IO控制器

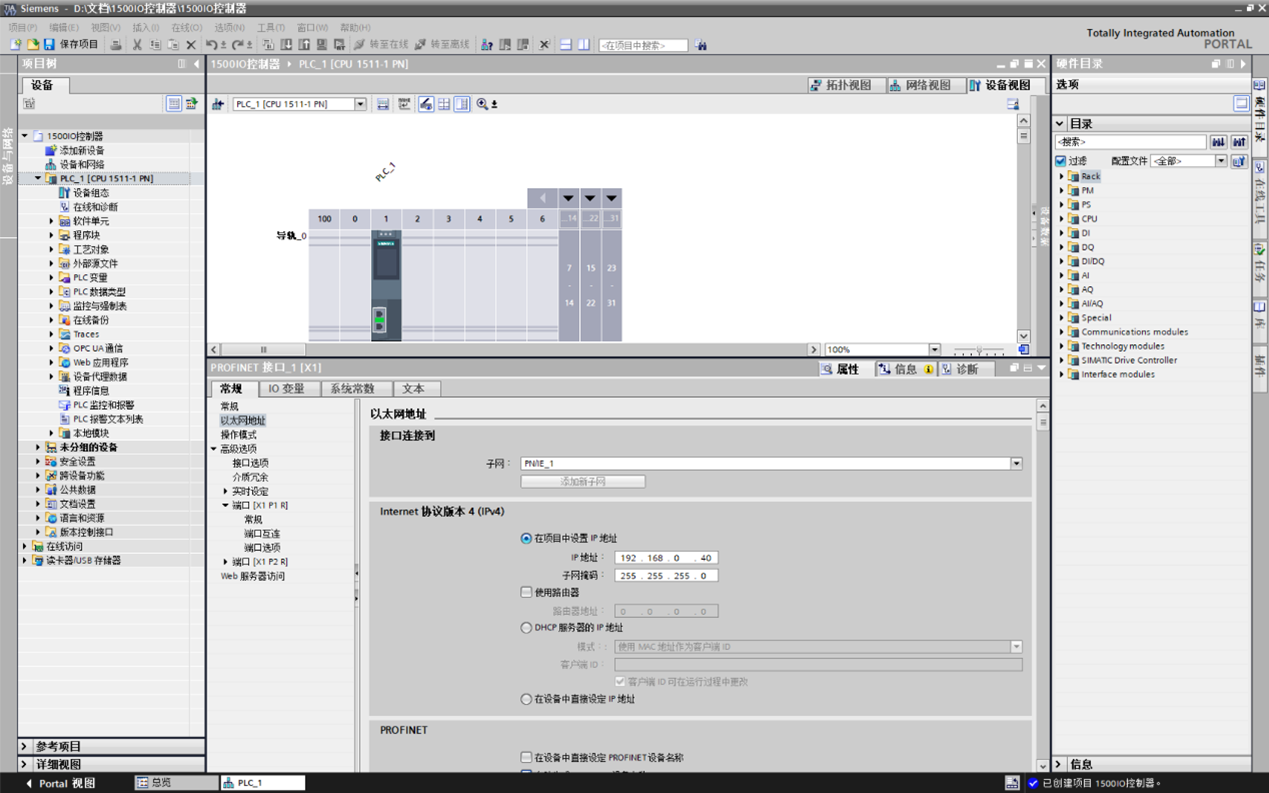

2)   設置S7-1511的子網和IP地址 如圖5所示。

圖5 設置子網 IP地址

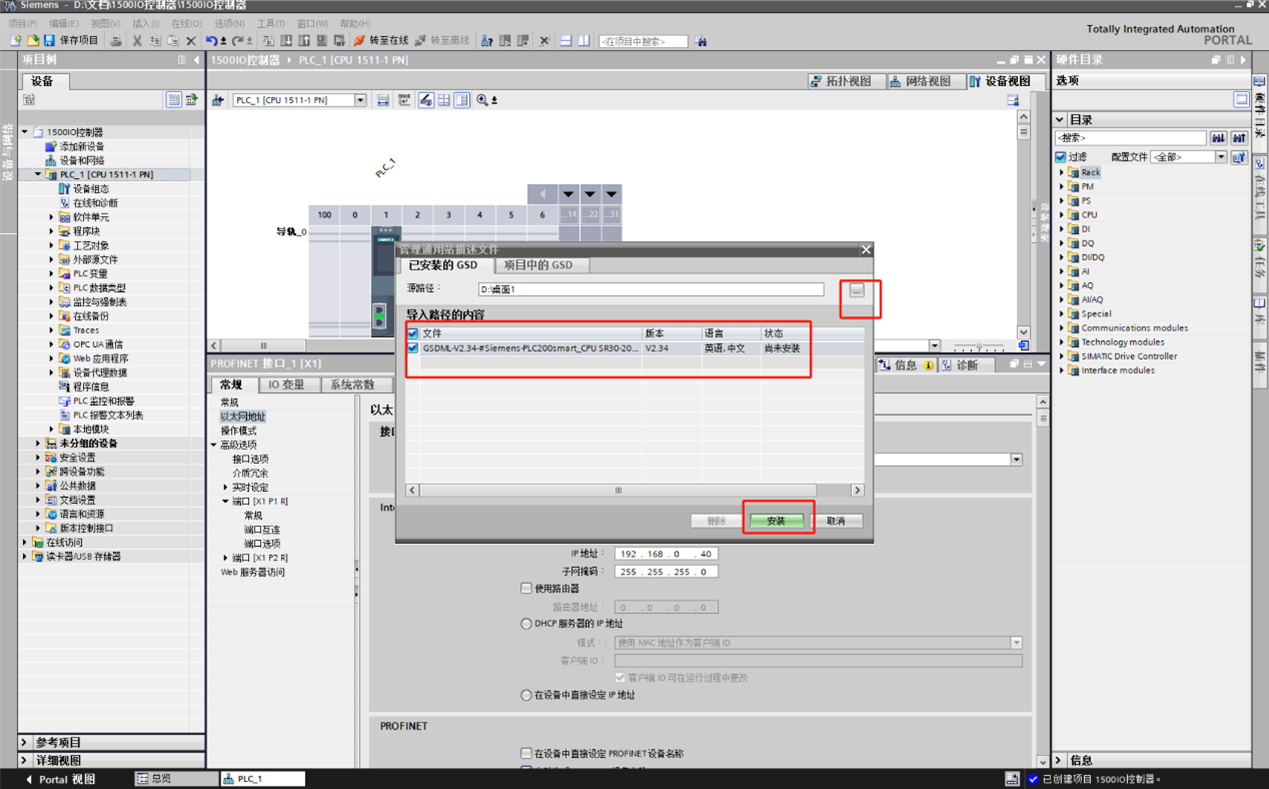

3)   在TIA Portal中導入GSD文件，選擇菜單欄選項按鈕，下拉菜單中選擇管理通用站描述文件（GSD），選擇剛剛導出GSD文件的地址。選擇對應的GSD文件 點擊導入。如圖6所示。

圖6 添加GSD文件

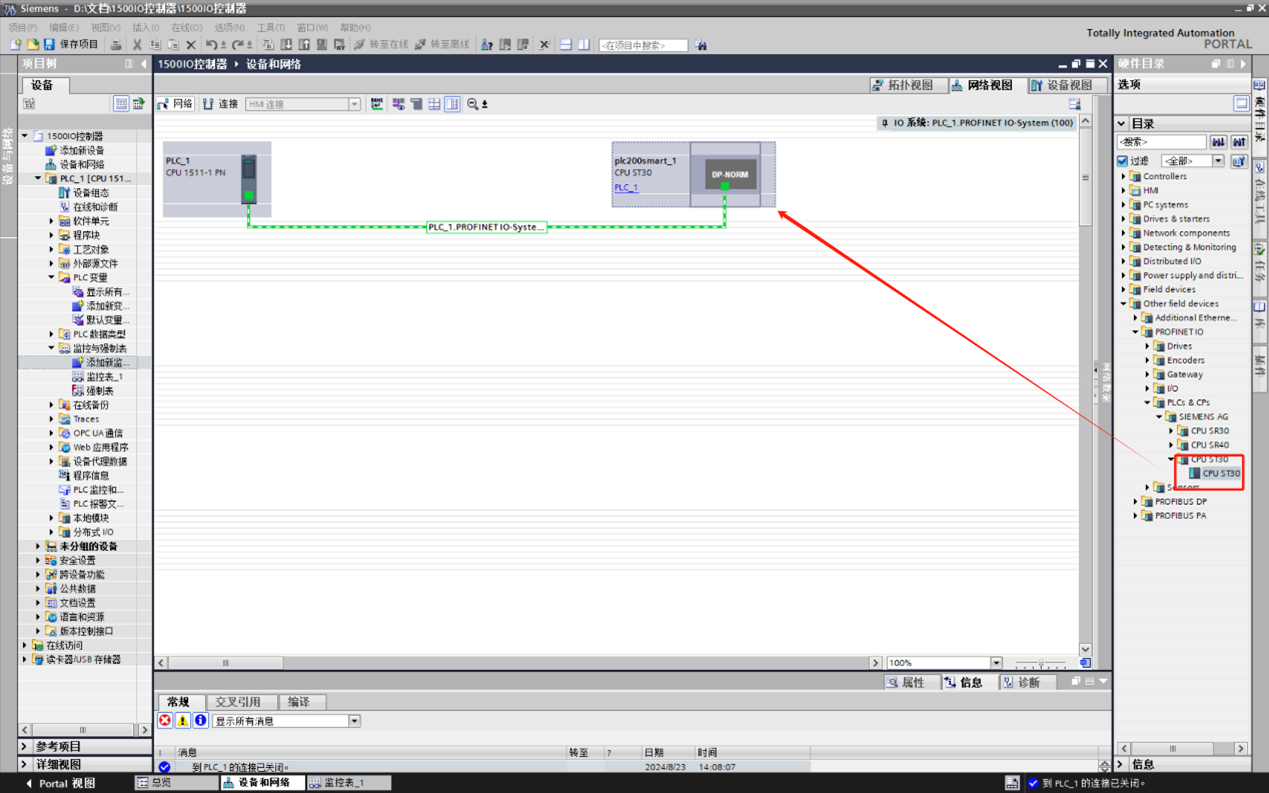

4)   在硬件目錄中找到已添加的GSD文件，向網絡視圖中拖拽，如圖7所示。

圖7添加ST30智能IO

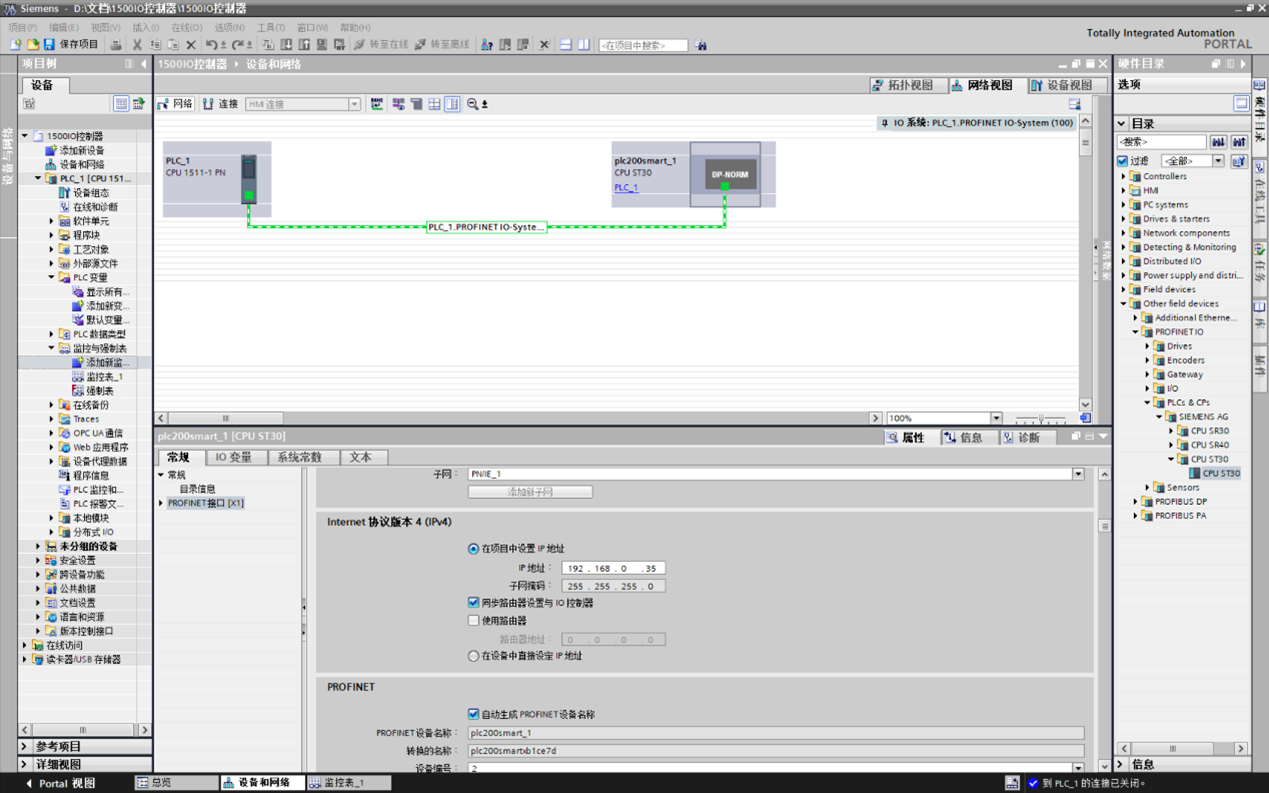

5)   在網絡視圖中，為智能設備分配控制器，并且點擊智能設備的以太網接口,設置IP地址和設備名稱。如圖8所示。

圖8 分配IO控制器并且核對設備名稱

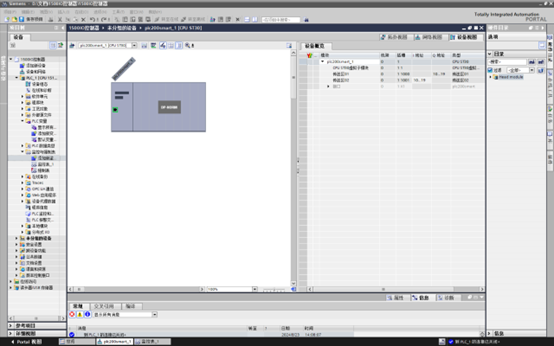

6)   雙擊CPU ST30 站點，進入到設備視圖，在右側設備概覽內可以看到該IO設備對應于所占用的控制器輸入與輸出區地址。如圖9所示。

圖9 控制器輸入輸出地址

一、      通訊測試

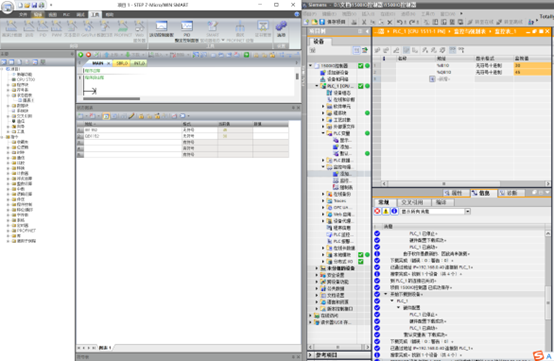

分別下載控制器和智能設備的程序，在狀態圖表中添加相應的地址區域觀察數據交換情況。如圖10所示。

圖10 通訊結果
