使用西門子S7-1200PLC控制交通燈,交通燈由系統啟停開關控制，啟停開關閉合時，首先是南北紅燈、東西綠燈亮。東西綠燈亮20s后閃爍3s自動熄滅，同時啟動東西黃燈。東西  黃燈維持2s熄滅，并使東西紅燈及南北綠燈亮。與東西綠燈工作方式一樣，南北綠燈亮20s閃爍3s熄滅，同時啟動南北黃燈，南北黃燈亮2s后，再次轉向南北紅燈、東西綠燈亮，系統進入下一工作周期，不斷周而復始工作。啟停開關斷開時，各方向指揮燈全部熄滅，并做畫面。

一、創建項目，添加設備S7-1200PLC。本次添加的設備為1212C AC/DC/RLY,使用博途V17軟件編寫程序。

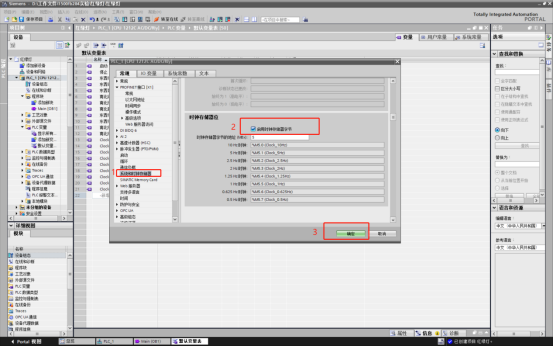

     二、打開系統時鐘存儲器，“屬性”---“系統和時鐘存儲器”----勾選“啟用時鐘存儲器字節”，示例用的存儲器地址從M5.0開始。

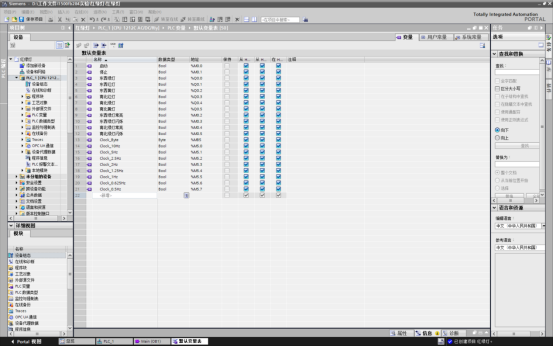

      三、根據題目要求建立變量

四、根據題目要求編寫程序，該程序使用MOVE指令、定時器指令、比較指令編寫。

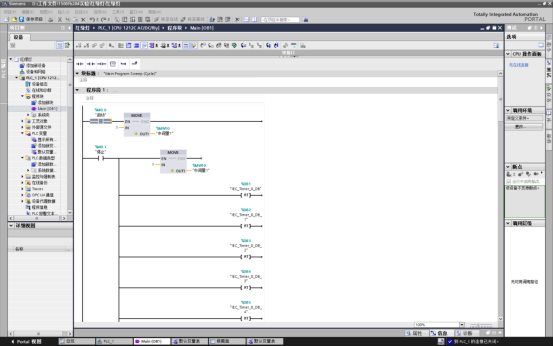

     1.程序段1，當按下啟動按鈕。M0.0接通將5通過MOVE指令傳到中間量1，程序啟動；當按下停止按鈕，M0.1接通將0通過MOVE指令傳到中間量1.程序停止，及將接通延時指令復位。

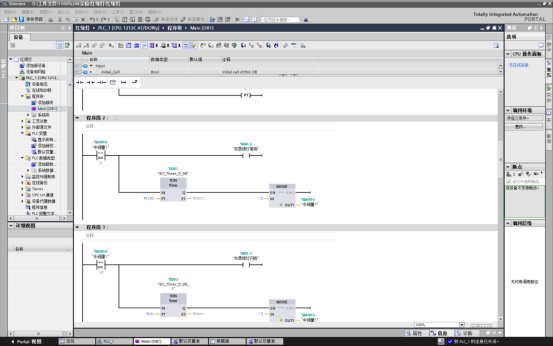

     2.程序段2，當中間量1等于5時，比較指令接通，東西綠燈常亮，同時延時接通指令開始計時，當計時到達20S時接通延時指令接通，將10通過Move指令傳到中間量1，東西綠燈常亮停止。

     3.程序段3，當中間量1等于10時，比較指令接通，東西綠燈閃爍，同時延時接通指令開始計時，當計時到達3S時接通延時指令接通，將15通過Move指令傳到中間量1；東西綠燈閃爍停止。

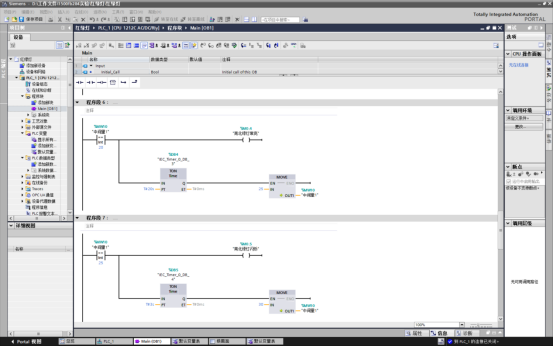

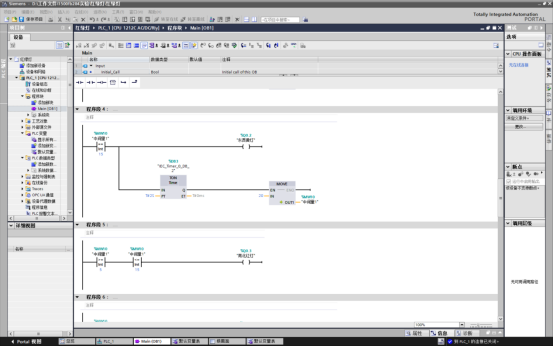

      4.程序段4，當中間量1等于15時，比較指令接通，東西黃燈常亮，同時延時接通指令開始計時，當計時到達2S時接通延時指令接通，將20通過Move指令傳到中間量1；東西綠燈閃爍停止。

      5.程序段5，當中間量1大于等于5；小于等于15時，比較指令接通，南北紅燈常亮。

      6.程序段6，當中間量1等于20時，比較指令接通，南北綠燈常亮，同時延時接通指令開始計時，當計時到達20S時接通延時指令接通，將25通過Move指令傳到中間量1；東西綠燈常量停止。

      7.程序段7，當中間量1等于10時，比較指令接通，南北綠燈閃爍，同時延時接通指令開始計時，當計時到達3S時接通延時指令接通，將25通過Move指令傳到中間量1；南北綠燈閃爍停止。

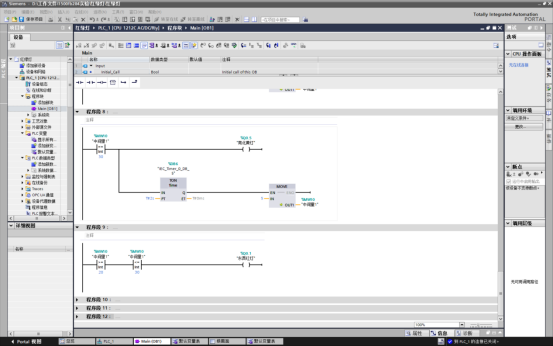

       8.程序段8，當中間量1等于30時，比較指令接通，南北黃燈常亮，同時延時接通指令開始計時，當計時到達2S時接通延時指令接通，將5通過Move指令傳到中間量1；南北綠燈閃爍停止。程序跳回程序段2，開始循環執行。

       9.程序段9，當中間量1大于等于20；小于等于30時，比較指令接通，南北紅燈常亮。

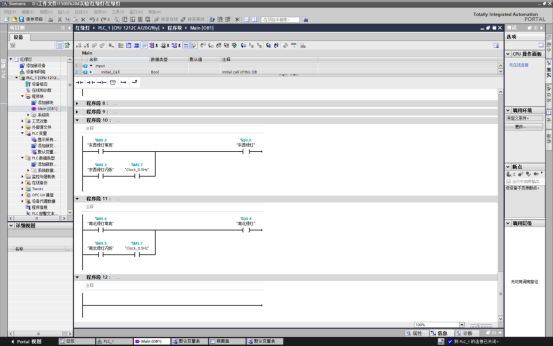

      10.程序段9，東西綠燈通過兩個中間值實現常亮和閃爍的程序。

      11.程序段10，南北綠燈通過兩個中間值實現常亮和閃爍的程序。

五、根據題目要求，畫觸摸屏畫面。

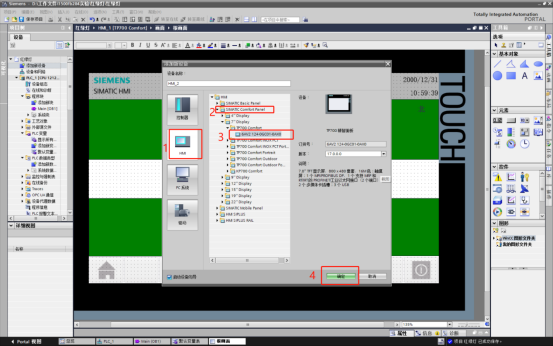

     A.點擊“添加新設備”---“HIMI”---“SIMATIC Comfort Panel”---選擇“7 Display”---選擇“6AV2 1124-0GC01-0AX0”點擊確定。

     B.“選擇PLC”瀏覽---選擇PLC1---點擊完成，此時觸摸屏已添加完，并與PLC完成組態。

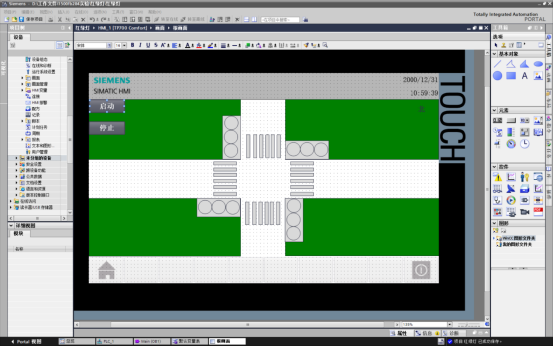

     C.根據題目要求，完成觸摸屏畫面編寫。

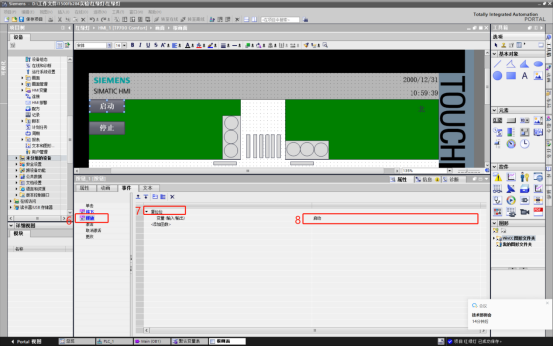

      D.將觸摸屏的畫面與PLC變量進行連接。選擇“啟動按鈕”--右鍵選擇“屬性”---“事件”---“按下”--“添加函數”---“編輯位”--選擇“置位位”---選擇“PLC變量”，找到啟動的變量；再選擇“釋放”--“添加函數”---“編輯位”--選擇“復位位”---選擇“PLC變量”；啟動按鈕與PLC變量中的啟動已經關聯好了，下面的停止按鈕按照上述步驟進行關聯變量。

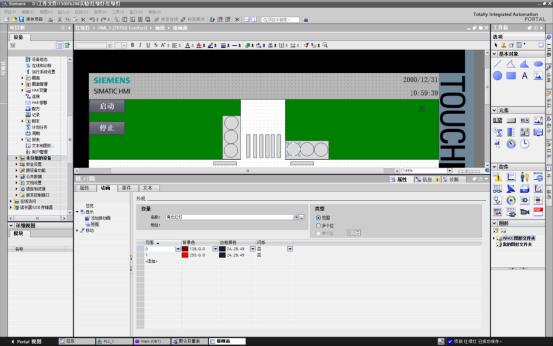

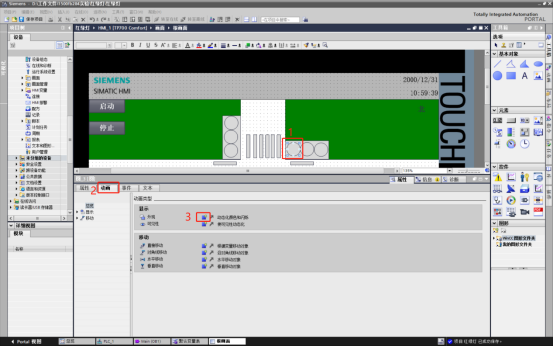

      E.將紅綠燈與PLC變量關聯；選擇一個圓形---右鍵選擇“屬性”---“動畫”--“新建外觀”---選擇與PLC變量中對應的變量，示例中的南北紅燈，選擇與其對應的顏色；其余燈按此步驟全部關聯對應的變量。

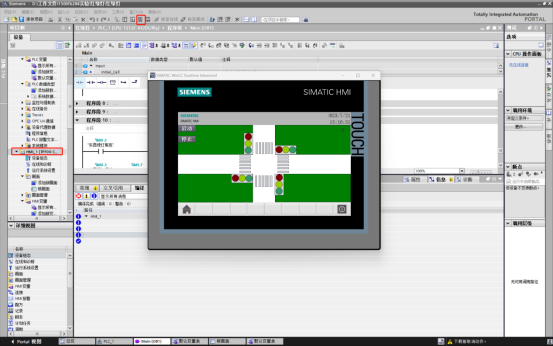

      F.觸摸屏畫面與PLC變量關聯好后，啟動仿真，檢驗觸摸屏和程序是否滿足要求。

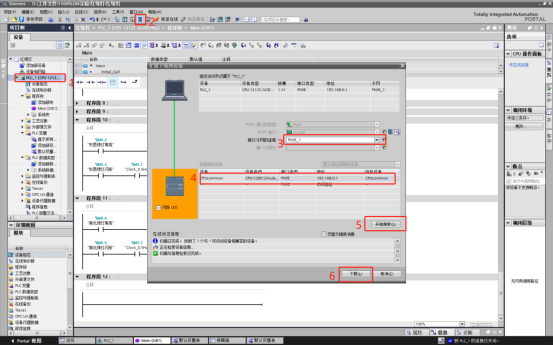

①先選擇1212C AC/DC/RLY 點擊菜單欄的仿真按鈕，將程序下載，啟動仿真。

     ②選擇觸摸屏，點擊菜單欄的仿真按鈕，將畫面下載，啟動仿真。
