  從 STEP 7 V13 SP1 開始，在編程指令卡，選件包中集成了 SIMATIC Ident 指令塊，使用 TIA Portal 進行組態與編程的 S7-1200/1500 可以使用這些指令對工業識別系統進行操作。

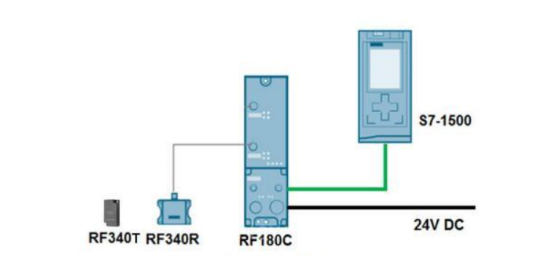

1.1標準組態的步驟

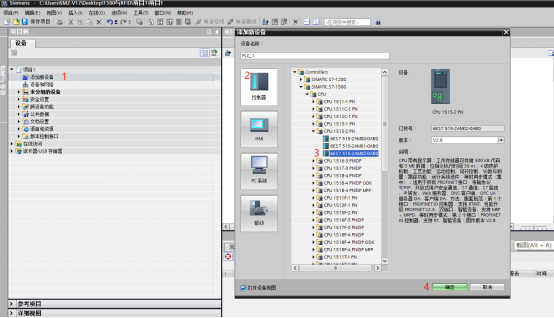

項目樹中添加 S7-1515

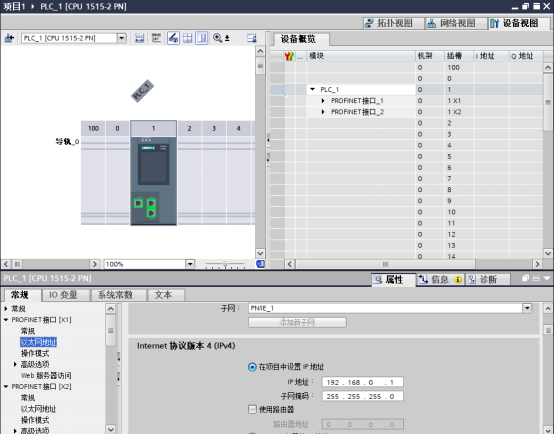

在PLC_1的“設備組態”，點擊CPU PN口添加子網，并設置IP地址。本例CPU PN口 IP地址為192.168.0.1

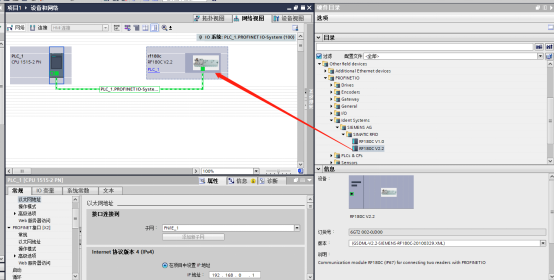

網絡視圖中添加 RF180C

切換到網絡視圖，在硬件目錄/ 檢測與監視/ Ident 系統/ SIMATIC 通信模塊，將RF180C 拖入視圖，并將RF180C分配給PLC_1

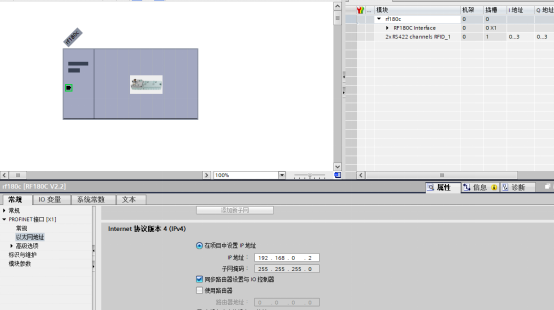

選擇RF180C 的PN口，配置RF180C的以太網地址為192.168.0.2，子網掩碼為255.255.255.0

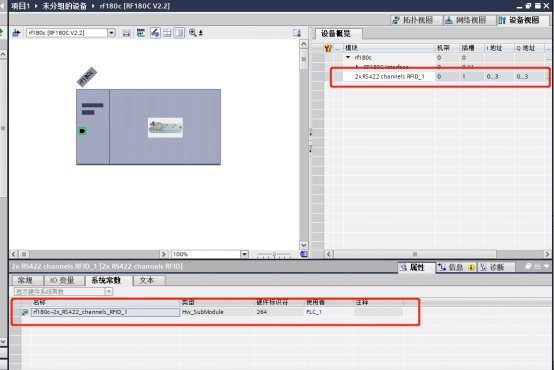

雙擊 RF180C 進入 RF180C 設備視圖，在設備視圖右側的設備概覽中選擇 2xRS422 channels RFID_1，其輸入、輸出地址是 RFID 連接參數的 LADDR，本例為 256。2xRS422 channels RFID_1 模塊“屬性/常規”中的硬件標識，是 RFID 連接參數的 HW_ID，本例為 264(注意，輸入和輸出起始地址必須相同)。

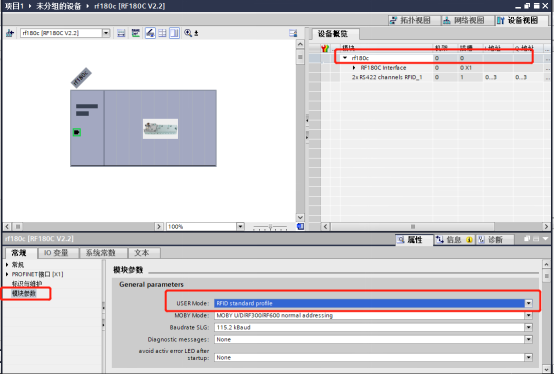

在 RF180C 模塊“屬性---->常規”中，配置模塊參數

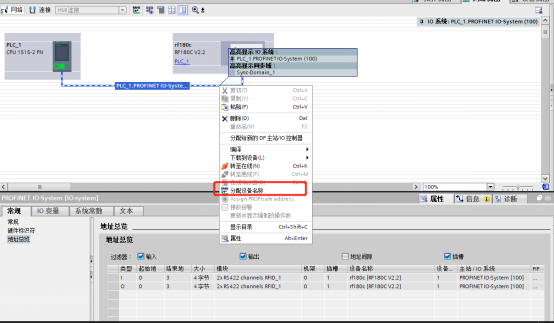

在下載組態之前，首先在網絡視圖對RF180C進行設備名稱分配。方法是，點擊“分配設備名稱”圖標，或選擇PN/IE_1，點擊鼠標右鍵執行“分配設備名稱”

1.2添加組態SIMATIC Ident工藝對象

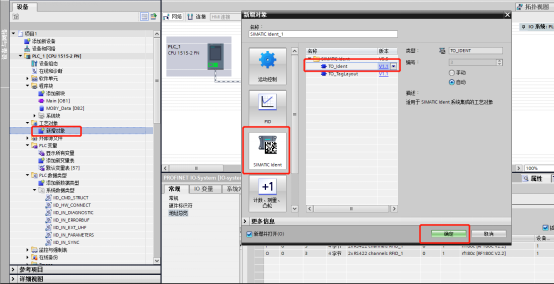

雙擊工藝對象下的“新增對象” ，在“SIMATIC Ident”中，選擇工藝對象“TO_Ident”，點“確定”關閉“新增對象”窗口。

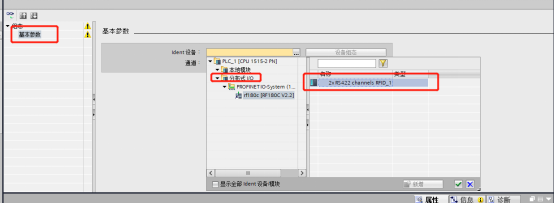

在接下來的“組態-基本參數”選擇Ident 設備、及通信接口，點擊 確認選擇。

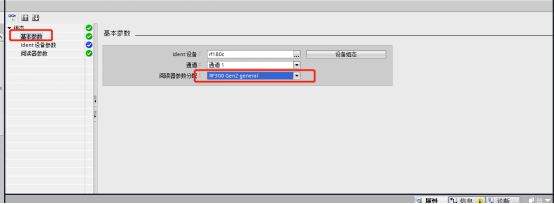

然后，配置“基本參數”。Ident設備選擇已組態的RF180C，使用通道1，閱讀器參數分配選擇RF300 Gen2 general（RF340R訂貨號6GT2 801-2BA10）。

1.3基本指令

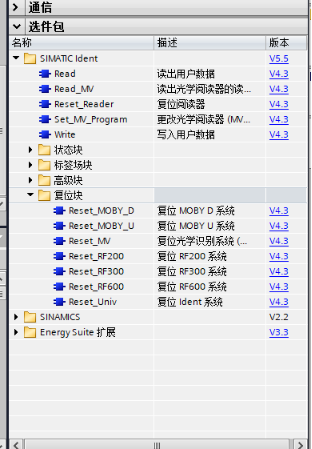

在 STEP 7 Professional V17 指令卡的選件包中，包含了 S7-1500 對西門子工業識別系統產品的操作指令(V5.5)

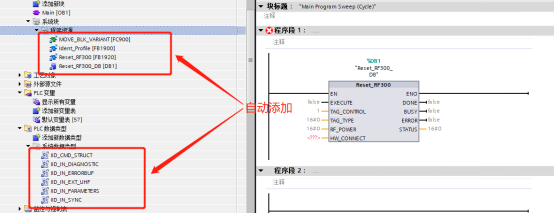

對 RFID 基本操作的指令塊有 Reset_RF200/300/600，Reset_Reader，Read， Write。在添加 Ident 指令塊的過程中，例如添加 Reset_RF300 指令，所需要的其它函數塊和 PLC 數據類型也會自動添加到項目文件中。

由于組態 RF180C 時并沒有相關參數用于明確所連接的閱讀器類型，故復位操作需要調用的指令為 Reset_RF300(備注：如閱讀器類型為 RF200 系列，則調用 Reset_RF200)。

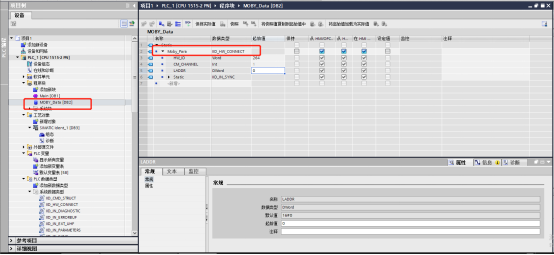

指令輸入引腳：HW_CONNECT 是用于對閱讀器進行尋址的輸入?yún)?shù)，是通過數據類型“IID_HW_CONNECT”生成的。需要手動創建一個全局 DB 塊，添加一個數據類型為“IID_HW_CONNECT”的變量(變量名例如：“Moby_para”)。

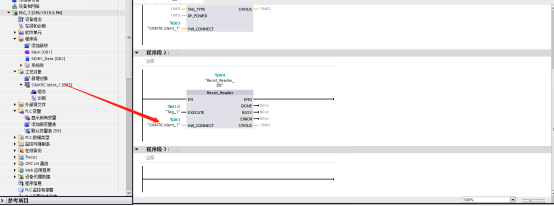

主程序調用“Reset_Reader”。如圖所示，將已組態的“SIMATIC Ident_1”工藝對象，通過拖拽的方式賦值到“HW_CONNECT”。

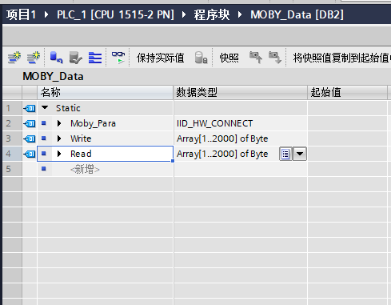

添加用戶數據塊 MOBY_Data。

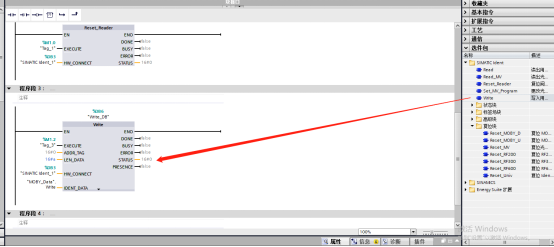

調用“Write”指令，將“MOBY_Data”.Write中前10個字節的數據，寫入標簽中從0開始的地址區域。

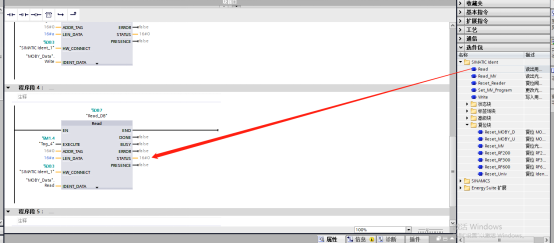

調用“Read”指令，將標簽中從地址0開始的10個字節數據，讀取并存儲到數據塊“MOBY_Data”.Read的前10個單元。
