一、系統配置：

1.安裝TIA_Portal_Test Suite Advanced_V18

2.打開TIA_Portal_V18

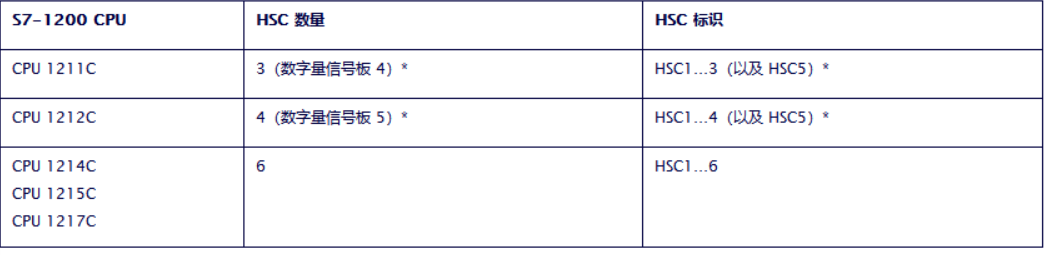

二、1200系列CUP高速計數通道簡介

1.高速計數器通常用于驅動計數機制，在該機制中，恒速轉動的軸配有一個增量式步編碼器。 該增量式步編碼器可確保每轉有一定數量的計數值以及每轉一個復位脈沖。 該增量式步編碼器的時鐘存儲器位和復位脈沖為高速計數器提供輸入。

2.高速計數器的工作原理

多個默認值中的第一個將裝載到高速計數器上。 在計數器的當前值低于該默認值這段時間內，所需輸出處于啟用狀態。 計數器被設置成在計數器的當前值等于默認值或者計數器復位時發生中斷。

三、在Main（OB1）選 高速計數器指令

通過這一指令模塊，可以在線改變其參數。如果不需要更改參數，就不需要調用此指令模塊，直接在程序里面訪問尋址地址即可。

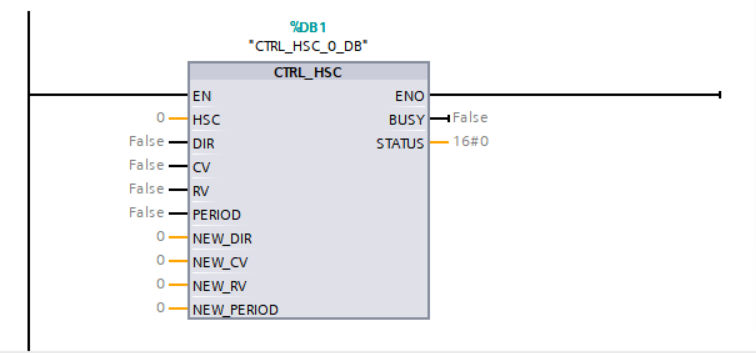

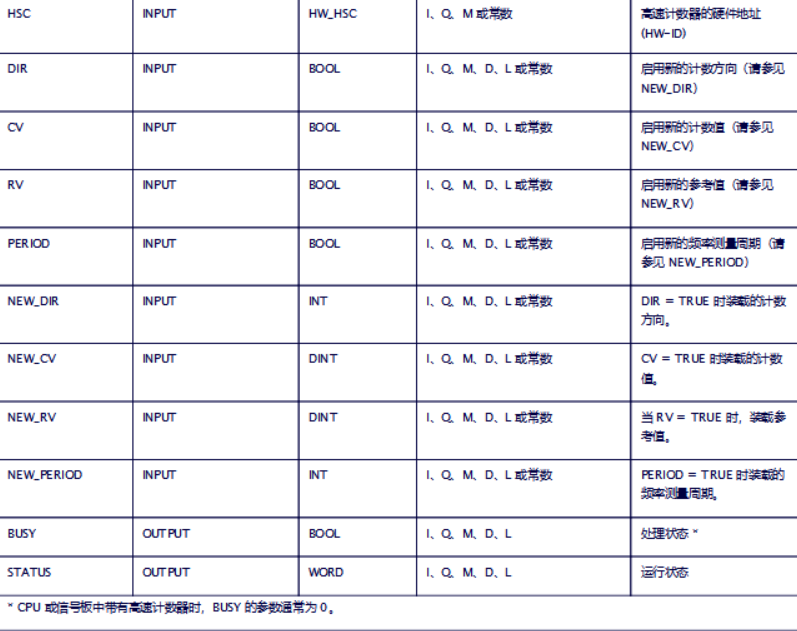

高速計數器指令

四、高速脈沖計數應用舉例

說明西門子S7-1200系列PLC高速脈沖采集的用法。

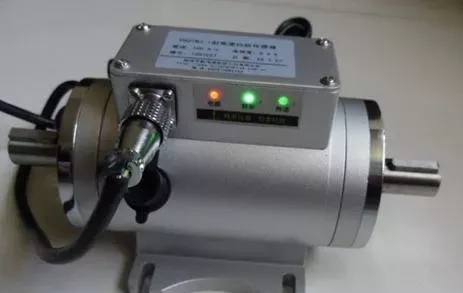

工況：扭矩轉速傳感器，轉速碼盤數為60，扭矩-50N.m-50 N.m對應5K-15K脈沖。

下面介紹其硬件組態和數據處理過程。

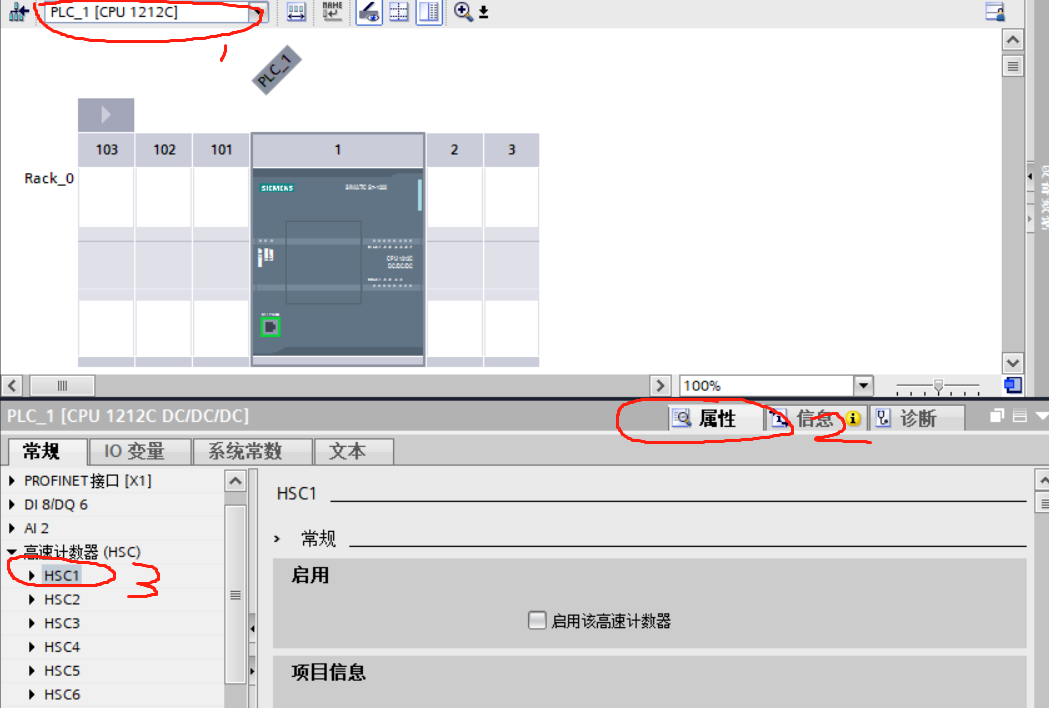

1.插入PLC1214CPU，在下面的屬性選項卡配置其屬性。

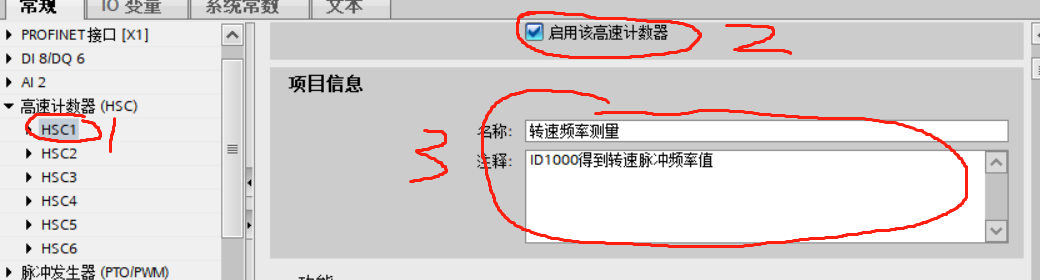

2. 把HSC1配置為轉速頻率測量，如圖所示，啟用高速計數器，名稱改為轉速頻率測量。

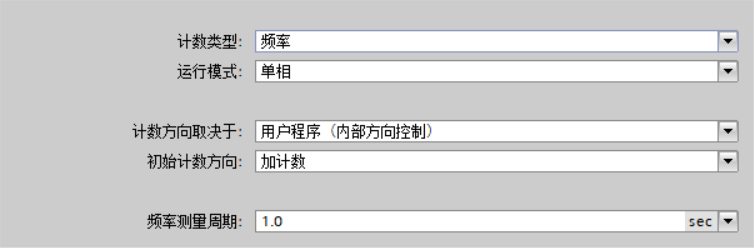

3.功能選擇如圖所示

4.剩下功能以默認認定即可

5.同轉速測量一樣，參照上述步驟，把HSC2配置為扭矩頻率測量。

6. 高速脈沖計數應用數據處理

轉速的處理：評率為f，表示一秒鐘采集f個脈沖，則一分鐘采集60f個脈沖。碼盤數為60，表示轉一轉，轉速傳感器發出60個脈沖。則，一分鐘60f個脈沖表示轉了60f/60轉，轉速為f轉/分。

及：轉速的處理公式為：轉速=60f/碼盤數 （轉/分）

扭矩的處理：扭矩處理比較簡單，5K—15K線性對應-50N.m—50N.m。對評率值進行線性變換即可。

注意：無論是高速計數還是頻率測量，讀取到的ID1000值都是整數，要換算為相應的物理量，首先要進行數據轉換，把雙整數換算為浮點數，再進行數據轉換。
