在系統運行過程中，可能需要修改某些重要參數，如修改溫度或時間的設宿值、產品工藝參數的設定等，這些參數設定只能允許經授權的專業人員來完求，因此應采用不同的授權方式允許不同的人員進行相應的操作。

       在西門子觸摸屏的用戶管理中，將權限分配給用戶組，然后將用戶分配給用戶組，用戶就有了這個用戶組的權限。同一個用戶組中的用戶擁有相同的權限。

       在本例中，操作員組只能對風機的啟動/停止進行控制；班組長組除了具有操作員的權限外，還具有訪問設定畫面的權限；工程師組除了具有班組長的權限外，還具有設定壓力上下限的權限。

一、組態PLC與觸摸屏的通信網絡

      打開項目視圖，新建一個項目觸摸屏的用戶管理。然后雙擊“添加新設備”，添加PLC為CPU 1214C AC/DC/RIy，版本號V4.2，生成一個名為“PLC_1”的PLC站點。

打開“網絡視圖”，在“硬件目錄”下依次展開“HMI”→“SIMATIC精智面板”一“7"顯示屏”→“TP700Comfort”，將“6AV2124-0GC01-0AX0”拖放到網絡視圖中，生成一個名為“HMI_1”的HMI站點。在“網絡視圖”下，，選擇后面的“HMI連接”。拖動PLC_1的以太網接口（綠色）到HMI_1的以太網接口（綠色），自動建立了一個“HMI連接_1”的連接。

二、 用戶管理

（1）用戶組的組態與權限分配

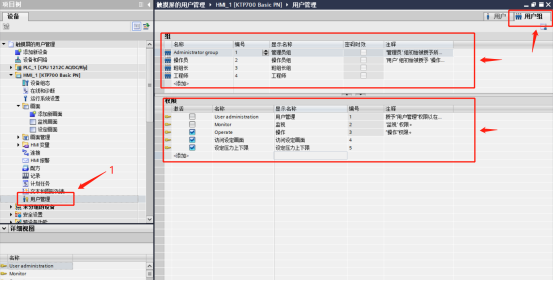

    在項目樹的站點HMI_1下，雙擊“用戶管理”，點擊“用戶組”選項卡，打開如圖所示畫面。在“權限”中添加“訪問設定畫面”和“設定壓力上下限”的權限；在“組”中添加“操作員組”“班組長組”和“工程師組”?！肮芾韱T組”擁有所有的權限，對“操作員組”只分配“操作”的權限，對“班組長組”分配“操作”和“訪問設定畫面”的權限，對“工程師組”分配“操作”“訪問設定畫面”和“設定壓力上下限”的權限。

（2）用戶的組態

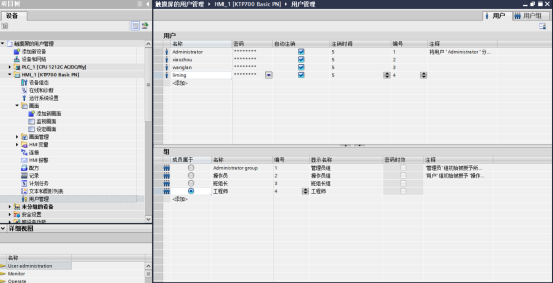

     點擊“用戶”選項卡，打開如圖所示畫面。小周是操作員，在“用戶”中建立用戶“xiaozhou”，密碼設為“2000”，在“組”中，選擇“操作員”，將小周分配給操作員這一組；王蘭是班組長，在“用戶”中建立用戶“wanglan”，密碼設為“3000”，在“組”中，選擇“班組長”，將王蘭分配給班組長這一組；李明是工程師，在“用戶”中建立用戶“l(fā)iming”，密碼設為“4000”，在“組”中，選擇“工程師”，將李明分配給工程師這一組。注意，用戶的名稱只能使用字符或數字，不能使用中文。

三、觸摸屏畫面的組態

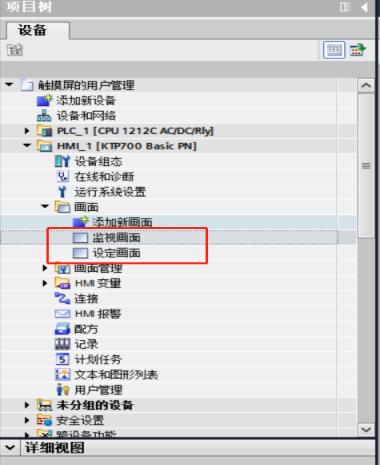

      展開“HMI-1”-“畫面”，雙擊“添加新畫面”，添加一個“畫面-1”的畫面，將其命名為“監視畫面”。再添加一個畫面，將其命名為“設定畫面”

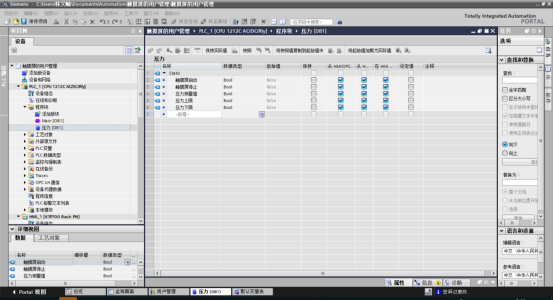

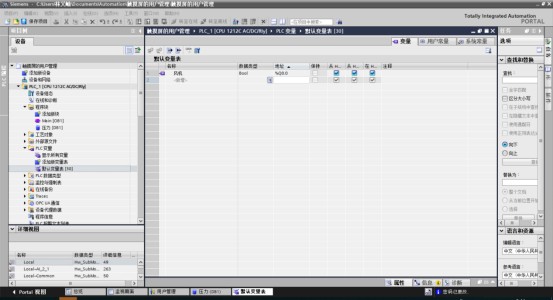

       在PLC下添加一個全局?jǐn)?shù)據塊DB1，命名為“壓力”。創建Boo1類型的變量“觸摸屏啟動”和“觸摸屏停止”，創建Int類型的變量“壓力測量值”“壓力上限”和“壓力下限”。在PLC的默認變量表中添加變量“風機”，地址為Q0.0。

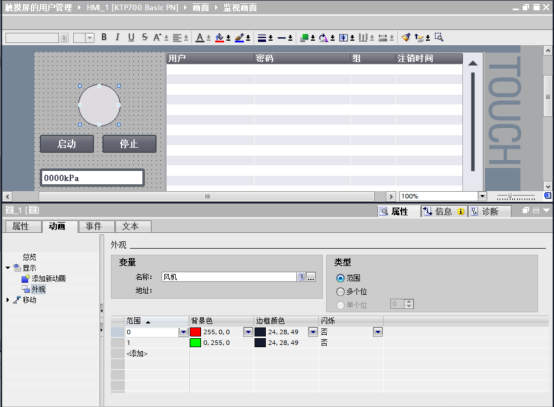

觸摸屏的“監視畫面”如圖所示。點擊項目樹下的PLC的默認變量表，從詳細視圖中將變量“風機”拖放到指示燈的外觀動畫中。

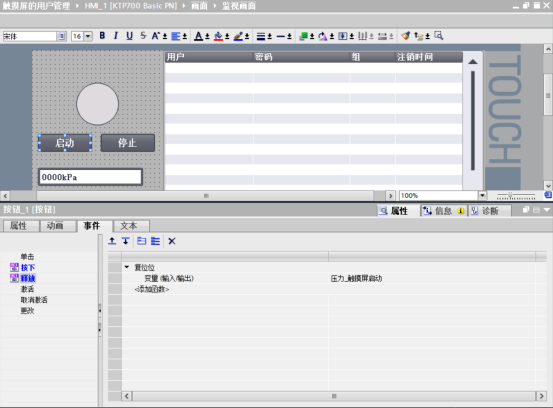

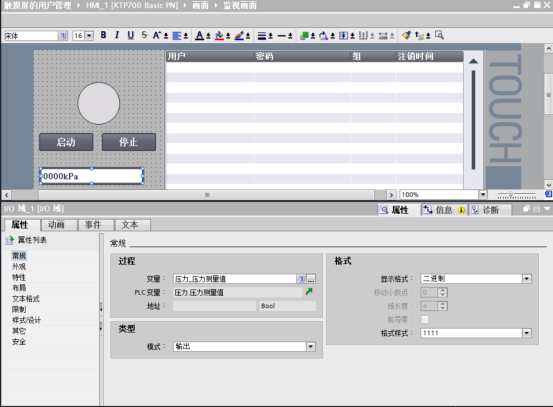

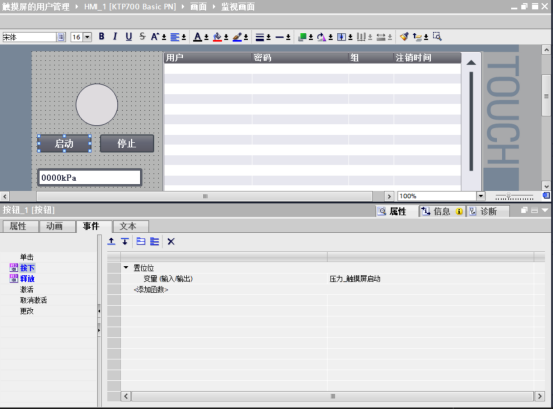

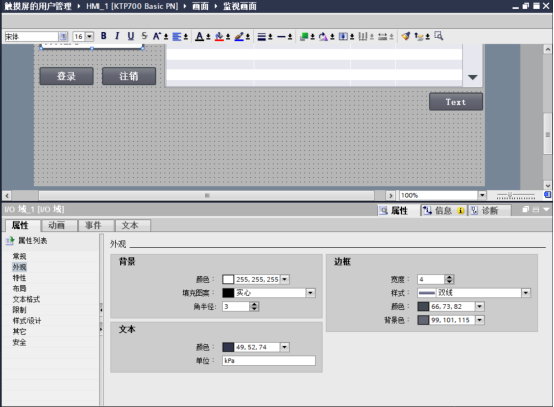

       點擊 PLC的數據塊“壓力”，從詳細視圖中將變量“觸摸屏啟動”分別拖放到啟動按鈕的按下（置位位）和釋放（復位位）事件中。將變量“觸摸屏停止”分別拖放到停止按鈕的按下（置位位)和釋放（復位位）事件中。將變量“壓力測量值”拖放到測量壓力下，從“常規”中選擇模式為輸出域，將移動小數點設為1111,從屬性下的“外觀”中設置單位為“kPa”。

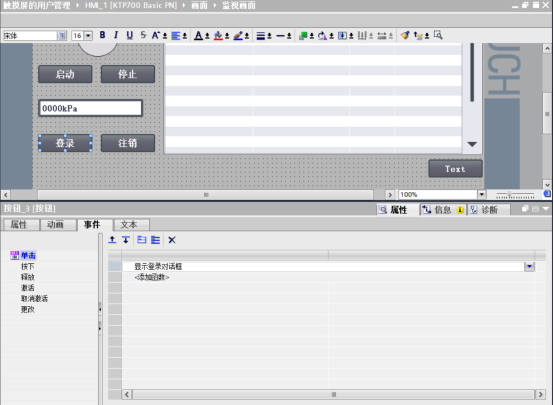

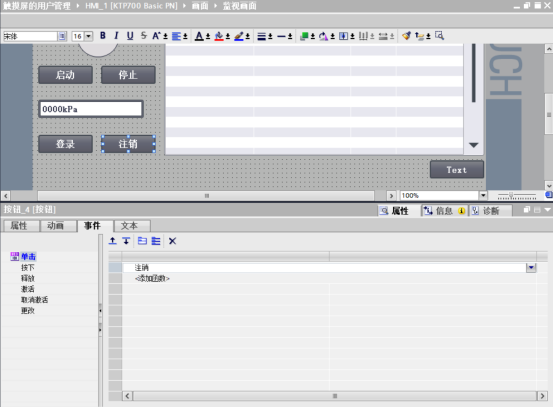

        在“工具箱”下展開“控件”，將“用戶視圖”拖放到畫面中，調整大小和字體。拖放一個按鈕，將其標簽修改為“登錄”。在巡視窗口的“事件”選項卡中，點擊“單擊”，添加函數為“用戶管理”下的“顯示登錄對話框”。再拖放一個按鈕，修改標簽為“注銷”。在巡視窗口的“事件”選項卡中，點擊“單擊”，添加函數為“用戶管理”下的“注銷”。將項目樹下的“設定畫面”拖放到“監視畫面”中，生成一個“設定畫面”的按鈕。

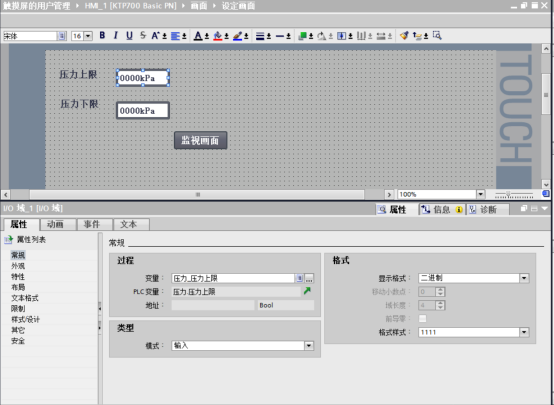

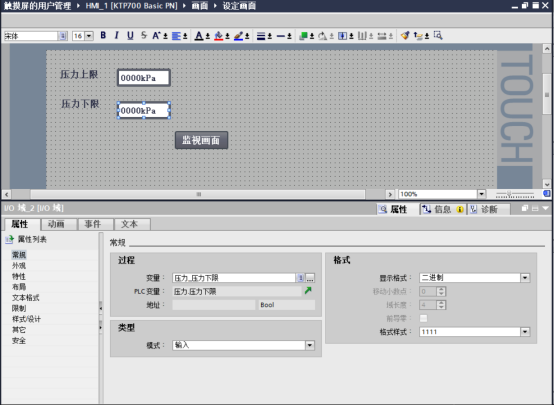

       觸摸屏的“設定畫面”如圖所示。選中PLC下的數據塊“壓力”，從詳細視圖中將變量“壓力上限”拖放到畫面壓力上限的后面，從“常規”中選擇模式為輸入域，將移動小數點設為1111，從屬性下的“外觀”中設置單位為“kPa”。選中該輸入域，按住計算機的“Ctrl”鍵，用鼠標拖動到畫面壓力下限的后面，從詳細視圖中將變量“壓力下限”拖放到巡視窗口下“常規”中的過程變量中。將“監視畫面”拖放到“設定畫面”中，生成一個“監視畫面”的按鈕。

四、畫面對象的安全設置

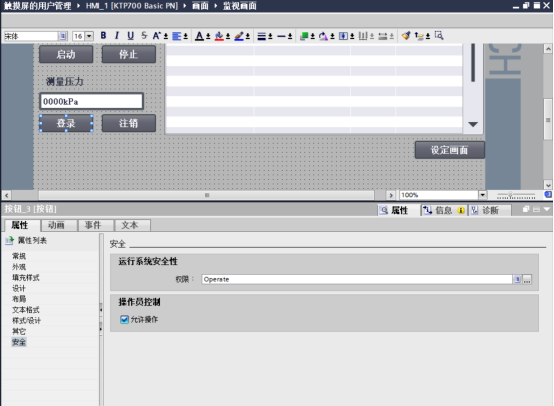

      點擊項目樹中HMI_1下的“用戶管理”，再點擊監視畫面中的“啟動”按鈕，在巡視窗口中點擊“屬性”下的“安全”，從詳細視圖中將權限“Operate”(操作）拖放到右邊“運行系統安全性”域的“權限”后面的框中，設定“啟動”按鈕只有具有“Operate”的權限才能操作。按照同樣的方法設置“停止”按鈕的安全性。點擊“設定畫面”按鈕，在巡視窗口中點擊“屬性”下的“安全”，從詳細視圖中將權限“訪問設定畫面”拖放到“權限”后面的框中，設定只有具有該權限者才能進入設定畫面。

     點擊“設定畫面”中的壓力上限的I/0域，在巡視窗口中點擊“屬性”下的“安全”，從詳細視圖中將權限“設定壓力上下限”拖放到“權限”后面的框中，設定只有具有該權限者才能設定壓力上限。按照同樣方法設定壓力下限的安全性。
