一、運動軸

 （一）內置于 S7-200 SMART CPU 的運動控制功能使用運動軸（Axis of Motion）進行步  進電機和伺服電機的速度和位置控制。

  （二）S7-200 SMART 提供3個軸的開環位置控制所需要的功能和性能：

1. 提供高速控制，速度從每秒2個脈沖到每秒100,000個脈沖（2HZ到100KHZ）；

2. 提供可組態的測量系統，既可以使用工程單位（例如英寸和厘米）也可以使用脈沖數；

3. 提供可組態的反沖補償；

4. 支持絕對、相對和手動位置控制方式；

5. 提供連續操作；

6. 提供多達32組移動曲線，每組最多可有16步；

7. 提供4種不同的參考點尋找模式，每種模式都可對起始的尋找方向和最終的接近方向進行選擇。

                S7-200 SMART CPU 運動控制輸入/輸出點定義見表 1：

             *如果Axis1組態為脈沖加方向，則P1分配到Q0.7。如果Axis1組態為雙向輸出或者A/B相輸出，則P1被分配到Q0.3，但此 時Axis2將不能使用。

              Micro/WIN SMART 為運動控制提供了方便快捷的工具，遵守以下步驟即可：

1. 組態 Axis of Motion ：
Micro/WIN SMART 提供了運動控制向?qū)В缮山M態/曲線表和位置控制指令。

2. 測試 Axis of Motion ：
Micro/WIN SMART 提供一個運動控制面板，用以測試輸入輸出的接線、Axis of Motion 的組態以及運動曲線的運行。

3. 創建 CPU 執行程序：
位置控制向?qū)ё詣?dòng)生成位置控制指令。您可以將這些指令插入您的程序中。將以下指令插入您的用戶程序當中：
- 要使能位置控制模塊，請插入一個AXISx_CTRL指令。用SM0.0（始終接通）以確保這條指令在每一個循環周期中都得到執行。
- 要將電機移動到一個指定位置，使用一條AXISx_GOTO指令或一條AXISx_RUN指令。AXISx_GOTO指令使電機運動到您在程序中輸入的指定位置。AXISx_RUN指令則使電機按照您在位置控制向?qū)е兴M態的路線運動。
- 要使用絕對坐標進行運動，您必須為您的應用建立零位置。使用一條AXISx_RSEEK或一條AXISx_LDPOS指令建立零位置。
- 位置控制向?qū)傻钠渌噶顬榈湫蛻?yīng)用提供需要的功能，對于您的特定應用，這些指令是可選的。

4. 編譯您的程序并將系統塊、數據塊和程序塊下載到 S7-200 SMART CPU 中。

二、運動控制向?qū)?/span>

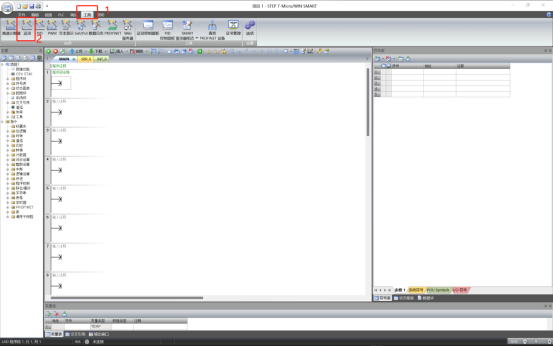

1. 打開“運動控制”向?qū)?，“工具?>“向?qū)А?>“運動控制” 如圖1所示

 圖1打開控制向?qū)?/span>

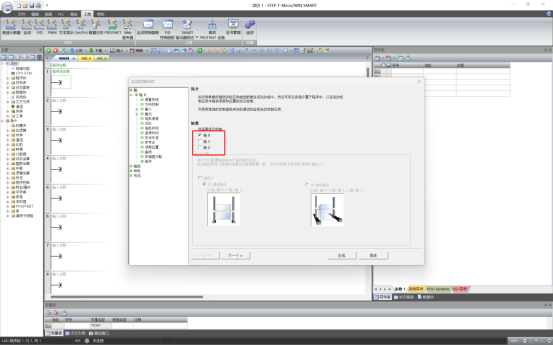

2. 選擇需要配置的軸，如圖2所示

   圖2 選擇需要配置的軸

3. 為所選擇的軸命名

   圖3 軸命名

4. 輸入系統的測量系統（“工程量”或者“脈沖數/轉”）如圖4所示

 圖4 選擇測量系統

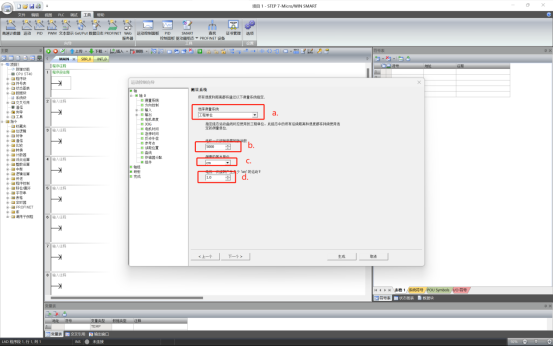

            a.選擇工程單位或者是脈沖數；
            b.選擇電機每轉脈沖數；
            c.選擇基本單位 ；
            d.輸入電機每轉運行距離。

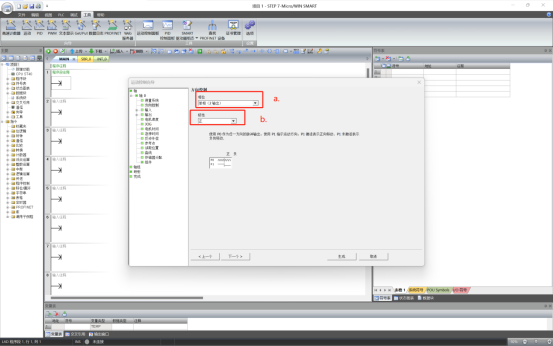

5. 設置脈沖方向輸出 如圖5所示

   圖5 設置脈沖方向

           a.設置有幾路脈沖輸出（單相：1路、雙向：2路、正交：2路）；
         b.設置脈沖輸出極性和控制方向。

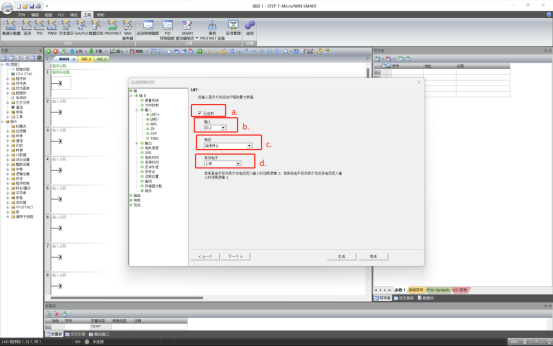

6.分配輸入點 如圖6所示

   圖6配置正限位輸入點

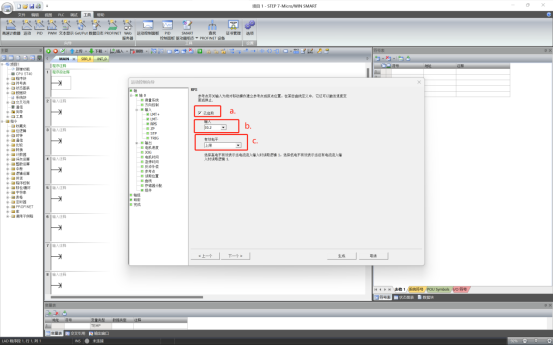

            a.正限位使能；
         b.正限位輸入點；
         c.指定相應輸入點有效時的響應方式；
         d.指定輸入信號有效電平（低電平有效或者高電平有效）。

   圖7 配置負限位輸入點

           a. 負限位使能；
           b.負限位輸入點；
           c.指定相應輸入點有效時的響應方式；
           d.指定輸入信號有效電平（低電平有效或者高電平有效）。

   圖8 配置參考點

            a.使能參考點；
            b.參考點輸入點；
            c.指定輸入信號有效電平（低電平有效或者高電平有效）。

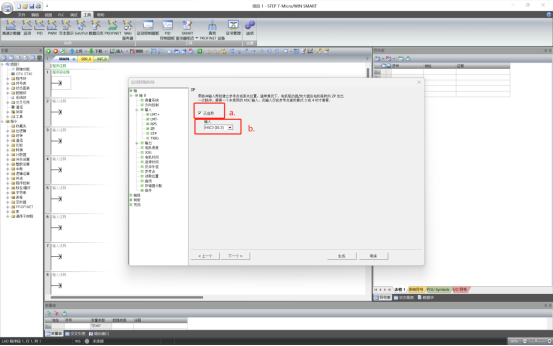

   圖9 配置零脈沖

            a. 使能零脈沖：
            b.零脈沖輸入點。

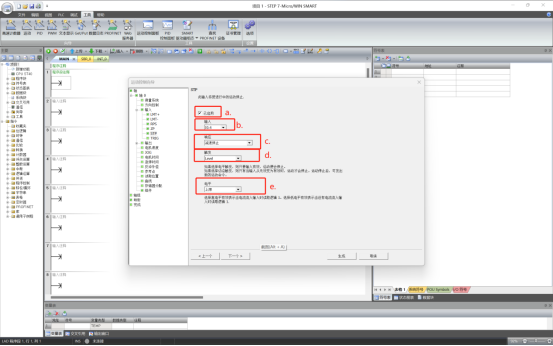

   圖 10.配置停止點

           a. 使能停止點；
         b.停止輸入點；
         c.指定相應輸入點有效時的響應方式；
         d.指定輸入信號的觸發方式，可以選擇電平觸發或者邊沿觸發；
         e.指定輸入信號有效電平（低電平有效或者高電平有效）。

7.定義輸出點

  圖11 定義輸出點

  注意：每個軸的輸出點都是固定的用戶不能對其進行修改，但是可以選擇使能/不使能 DIS。

8.定義電機速度

   圖12 定義電機速度

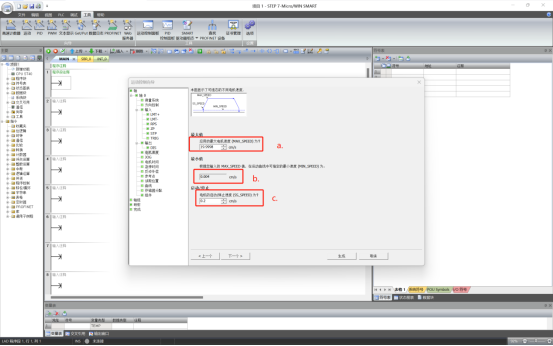

          a.定義電機運動的最大速度“MAX_SPEED”；
        b.根據定義的最大速度，在運動曲線中可以指定的最小速度；
        c.定義電機運動的啟動/停止速度“SS_SPEED” 。

9.定義點動參數

  圖13 定義點動參數

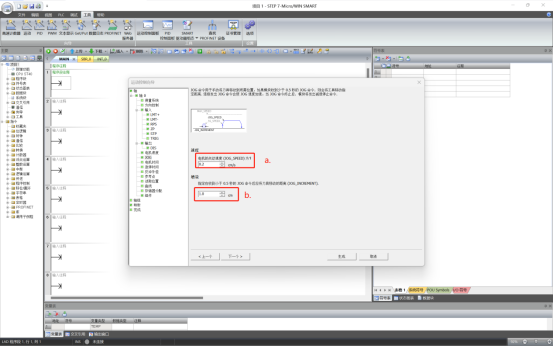

a.定義點動速度“JOG_SPEED”（電機的點動速度是點動命令有效時能夠得到的最大速度）；
b.定義點動位移“JOG_INCREMENT”（點動位移是瞬間的點動命令能夠?qū)⒐ぜ\(yùn)動的距離）。

注意：當 CPU 收到一個點動命令后，它啟動一個定時器。如果點動命令在0.5秒到時之前結束，CPU 則以定義的SS_SPEED速度將工件運動JOG_INCREMENT數值指定的距離。當?shù)?/span>0.5秒時，點動命令仍然是激活的，CPU 加速至JOG_SPEED速度。繼續運動直至點動命令結束,隨后減速停止。

10.加/減速度時間設置

   圖14加/減速度時間設置

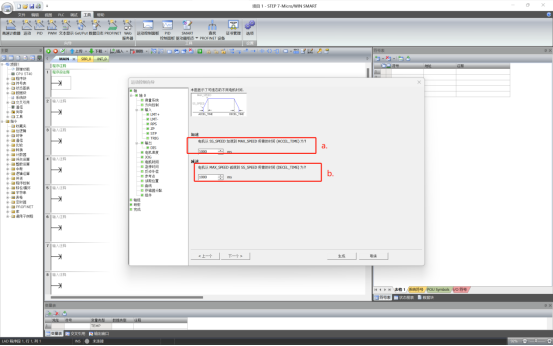

             a.設置從啟動/停止速度“SS_SPEED”到最大速度“MAX_SPEED"的加速度時間“ACCEL_TIME”；

          b.設置從最大速度“MAX_SPEED”到啟動/停止速度“SS_SPEED”的減速度時間“DECEL_TIME ”。

11.定義反沖補償

   圖15 定義反沖補償

   注意：反沖補償為當方向發生變化時，為消除系統中因機械磨損而產生的誤差，電機必須運動的距離。反沖補 償總是正值。

12. 使能尋找參考點位置

 圖16 使能尋找參考點位置

 注意：若您的應用需要從一個絕對位置處開始運動或以絕對位置作為參考，您必須建立一個參考點（RP）或零點位置，該點將位置測量固定到物理系統的一個已知點上。

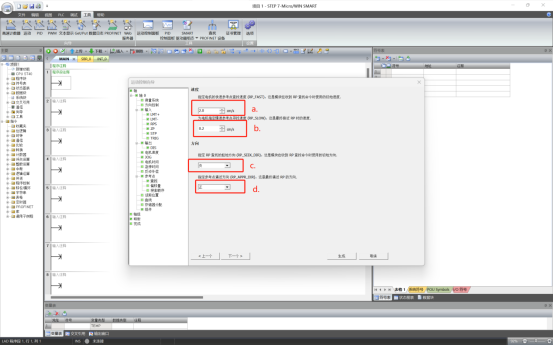

13. 設置尋找參考點位置參數

   圖17設置尋找參考點參數

            a.定義快速尋找速度“RP_FAST”（快速尋找速度是模塊執行RP尋找命令的初始速度，通常RP_FAST是MAX_SPEED的2/3左右）；

            b.定義慢速尋找速度“RP_SLOW”（慢速尋找速度是接近RP的最終速度，通常使用一個較慢的速度去接近RP以免錯過，RP_SLOW的典型值為SS_SPEED）；

            c.定義初始尋找方向“RP_SEEK_DIR”（初始尋找方向是RP尋找操作的初始方向。通常，這個方向是從工作區到RP附近。限位開關在確定RP的尋找區域時扮演重要角色。當執行RP尋找操作時，遇到限位開關會引起方向反轉，使尋找能夠繼續下去，默認方向=反向）；

           d.定義最終參考點接近方向“RP_APPR_DIR”，（最終參考點接近方向是為了減小反沖和提供更高的精度，應該按照從RP移動到工作區所使用的方向來接近參考點，默認方向=正向）。

14. 設置參考點偏移量

圖18 設置參考點偏移量

   注意：參考點偏移量“RP_OFFSET是”在物理的測量系統中RP到零位置之間的距離。

15. 設置尋找參考點順序

   圖19 設置尋找參考點順序

            S7-200 SMART 提供4中尋找參考點順序模式，每種模式定義如下：

            RP尋找模式1：RP位于RPS輸入有效區接近工作區的一邊開始有效的位置上；

            RP尋找模式2：RP位于RPS輸入有效區的中央；

            RP尋找模式3：RP位于RPS輸入有效區之外，需要指定在RPS失效之后應接收多少個ZP（零脈沖）輸入；

            RP尋找模式4：RP通常位于RPS輸入的有效區內，需要指定在RPS激活后應接收多少個ZP（零脈沖）輸入。

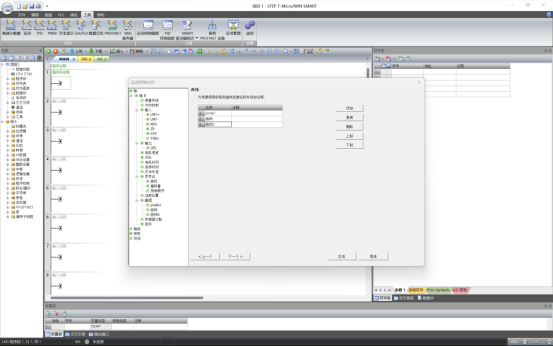

16. 新建運動曲線并命名

   圖20新建運動曲線并命名

   通過點擊“添加（Add）”按鈕添加移動曲線并命名。
         注意：S7-200 SMART 支持最多32組移動曲線。運動控制向?qū)峁┮苿?dòng)曲線定義，在這里，您可以為您的應用程序定義每一個移動曲線。運動控制向?qū)е锌梢詾槊總€(gè)移動曲線定義一個符號名，其做法是您在定義曲線時輸入一個符號名即可

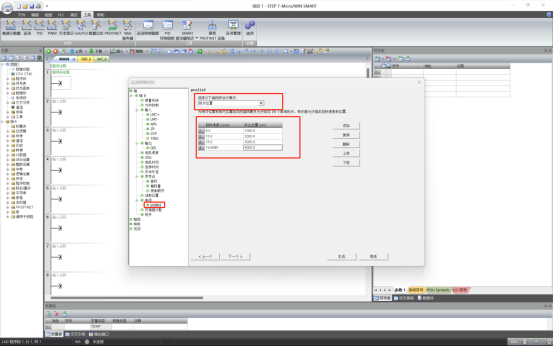

17. 定義運動曲線

   圖21 定義運動曲線

           a.選擇移動曲線的操作模式（支持四種操作模式：絕對位置、相對位置、單速連續旋轉、兩速連續轉動）；

           b.定義該移動曲線每一段的速度和位置（S7-200 SMART 每組移動曲線支持最多16步）。

18. 為配置分配存儲區

   圖22 配置分配存儲區

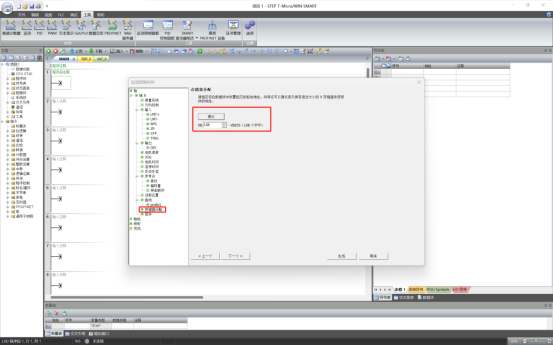

   通過點擊“建議（Suggest）”按鈕分配存儲區
        注意：程序中其他部分不能占用該向?qū)Х峙涞?/span>存儲區。

19. 完成組態

圖23完成組態

   當您完成對運動控制向?qū)У慕M態時，只需點擊生成（Generate），然后運動控制向?qū)?huì)執行以下任務：

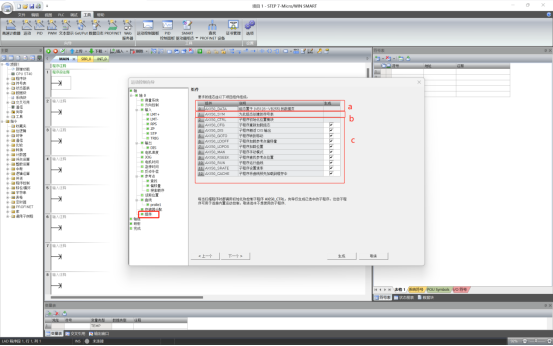

         a. 將組態和曲線表插入到您的 S7-200 SMART CPU 的數據塊（AXISx_DATA）中；

         b. 為運動控制參數生成一個全局符號表（AXISx_SYM）；

         c. 在項目的程序塊中增加運動控制指令子程序，您可在應用中使用這些指令；

        要修改任何組態或曲線信息，您可以再次運行運動控制向?qū)А?/span>

         注意：由于運動控制向?qū)薷牧顺绦驂K、數據塊和系統塊，要確保這三種塊都下載到 S7-200 SMART CPU 中。否則，CPU 可能會無法得到操作所需的所有程序組件。

20. 查看輸入輸出點分配

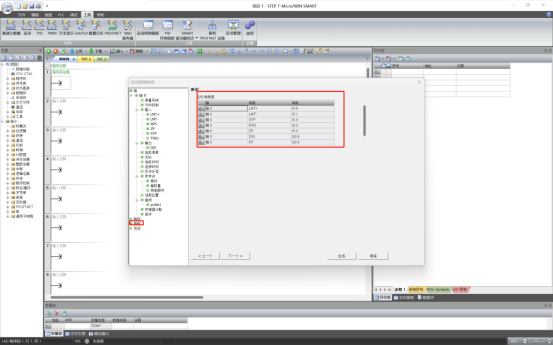

      完成配置后運動控制向?qū)?huì)顯示運動控制功能所占用的 CPU 本體輸入輸出點的情況。
