一、系統配置：
1.1安裝 Step7 Micro/Win SMART software(含 Modbus協議庫)的PC機，本例中使用的是Step7 Micro-Win SMART V2.7。
1.2 打開編程軟件STEP7-MicroWIN SMART。
二、程序配置
1.1在子程序（SBR）創建變量）

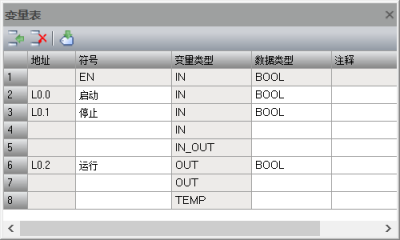

這里舉例啟保停程序創建庫文件在變量表里建立變量
符號：?jiǎn)?dòng) 變量類型：IN 數據類型：BOOL
符號：停止 變量類型：IN 數據類型：BOOL
符號：運行 變量類型：OUT 數據類型：BOOL
選擇完數據類型自動創建地址

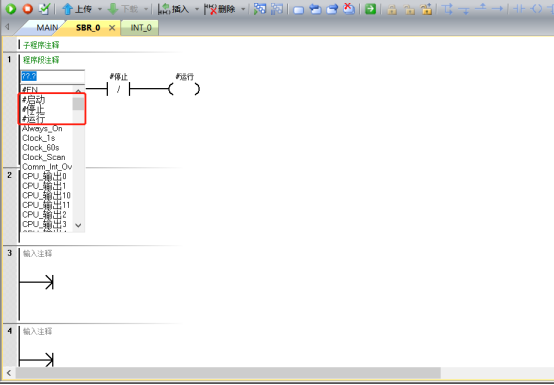

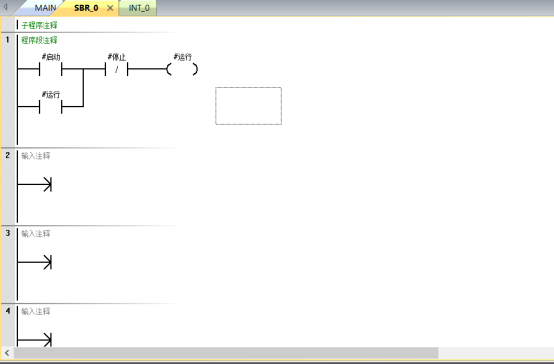

1.2在子程序編寫啟保停程序，使用第二步創建的變量來填寫

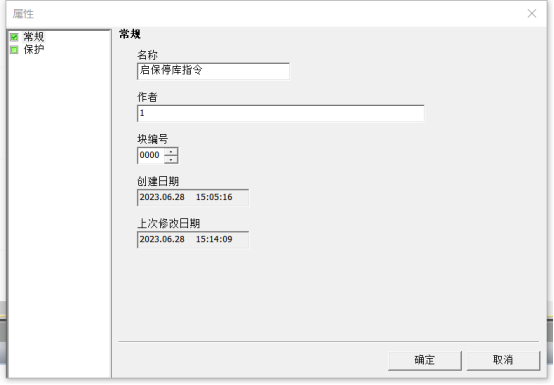

1.3更改子程序命名，鼠標選擇SBR-0右擊屬性—常規—名稱修改一下，這里更改為啟保停庫指令

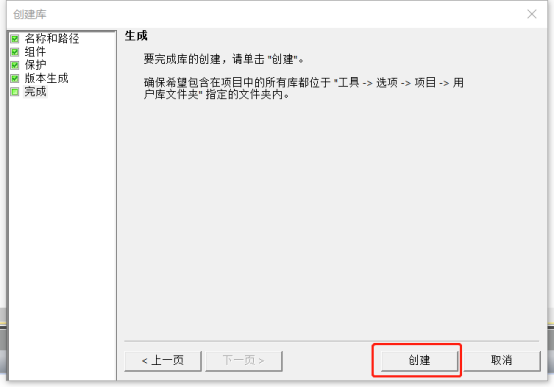

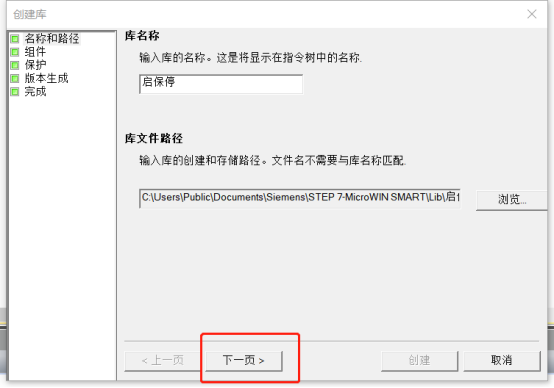

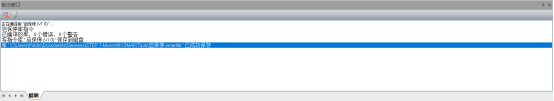

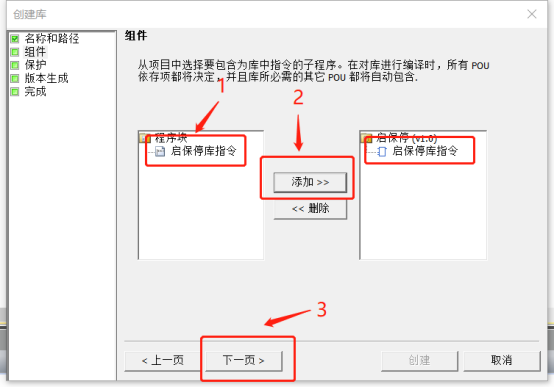

1.4在編程軟件左側項目樹鼠標選中庫并右擊選擇創建庫，打開后庫名稱輸入啟保停，點擊下一步組件鼠標選中啟保停庫指點擊添加，這時就會看到右側已經成功添加啟保停庫指令，這時一直點擊下一步直到創建這一步并點擊創建，看一下輸出窗口，創建庫文件成功

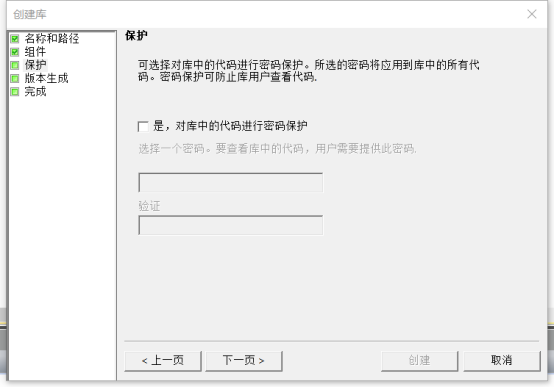

需要對庫中的代碼進行密碼保護，就可設置密碼保護，不需要?jiǎng)t下一頁。
三、調用庫指令
1.1重新啟動STEP 7-MicroWIN SMART編程軟件后，在左側項目樹庫指令會看到前面創建的庫指令名稱

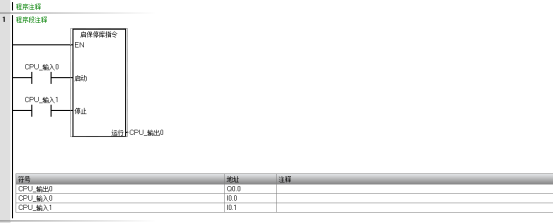

1.2在主程序調用啟保停庫指令，并填寫相應的引腳
四、監視測試庫指令

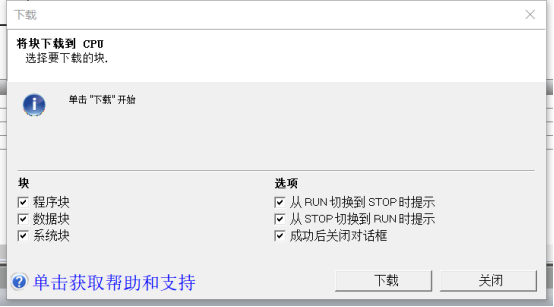

1.1下載程序

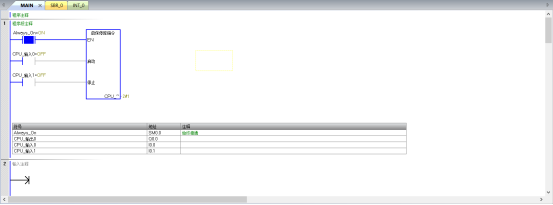

1.2監視PLC，強制I0.0，Q0.0輸出由0為1
