     關于S7-1500做客戶端與S7-200smart做服務器進行MODBUS-TCP通訊前期準備：

      所需硬件：CPU：1511-1pn；ST30；交換機；網線等

      所需軟件：TIA Portal V17；STEP 7-MicroWIN v2.4。

一、1500方面

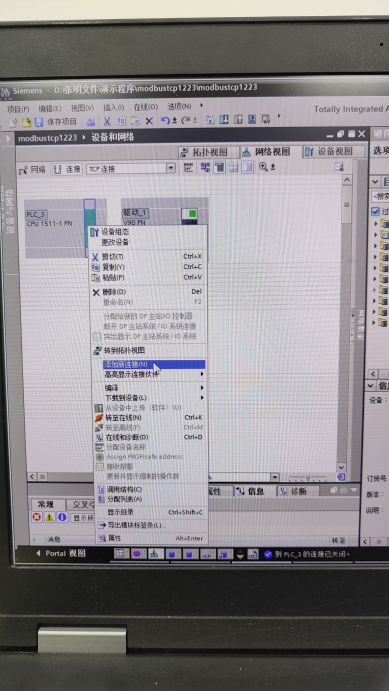

1. 首先，在項目中組態 1500CPU，分配 IP 和添加子網。然后，在“網絡視圖”窗口，左上側選擇“連接”按鈕，使得 CPU 變?yōu)樗{(lán)色高亮，在 1511CPU 上點擊鼠標“右鍵”并選擇“添加新連接”。如圖所示

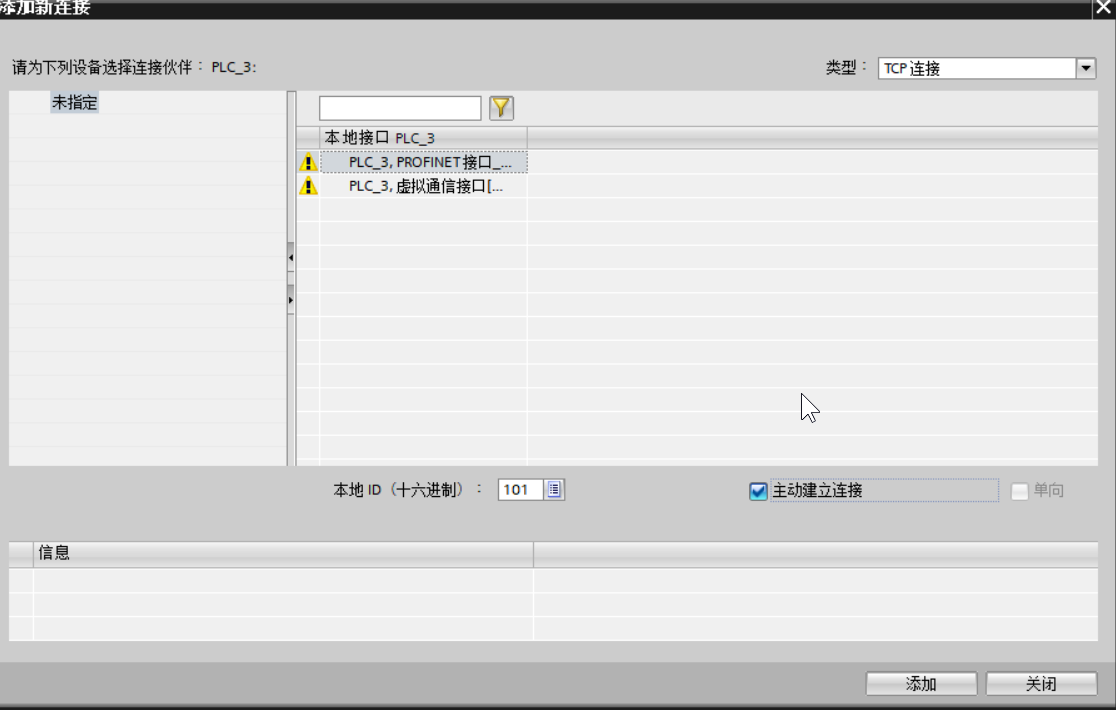

2.在“創建新連接”窗口中，右側“類型”選擇為“TCP 連接”，左側選擇“未指定”，并在窗口中部選擇接口“PLC_2，PROFINET 接口_1[X1]”，點擊“添加”創建 TCP 連接。如圖所示。做客戶的必須勾選主動建立連接。

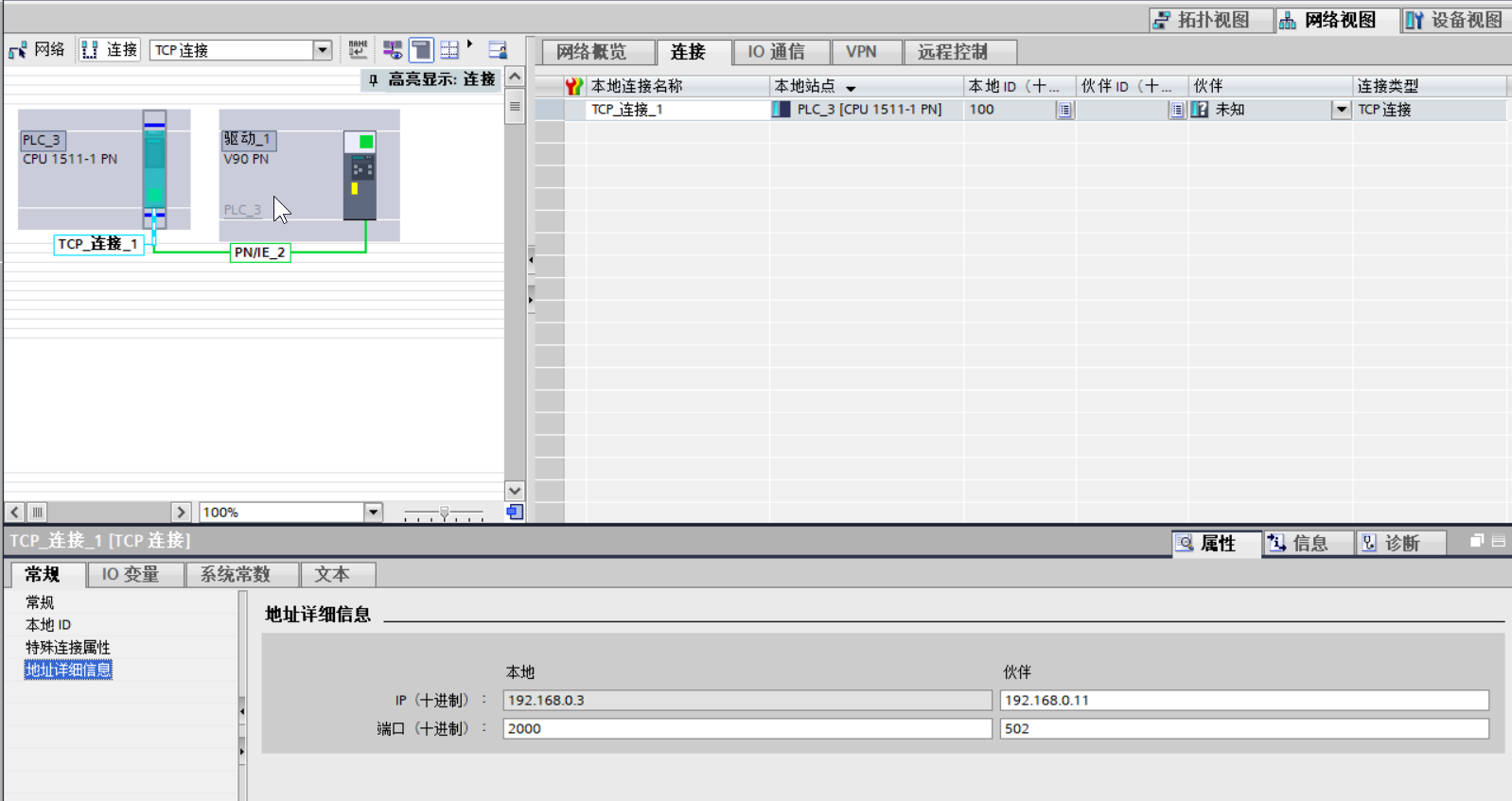

3.“TCP_連接_1”為建立的連接，選中該連接，在屬性的“地址詳細信息”中可以設置該 TCP 連接的相關信息。如圖所示。注意：本地端口號2000為缺省值，如果不填則為隨機值。伙伴端口號必須填寫，缺省為502。

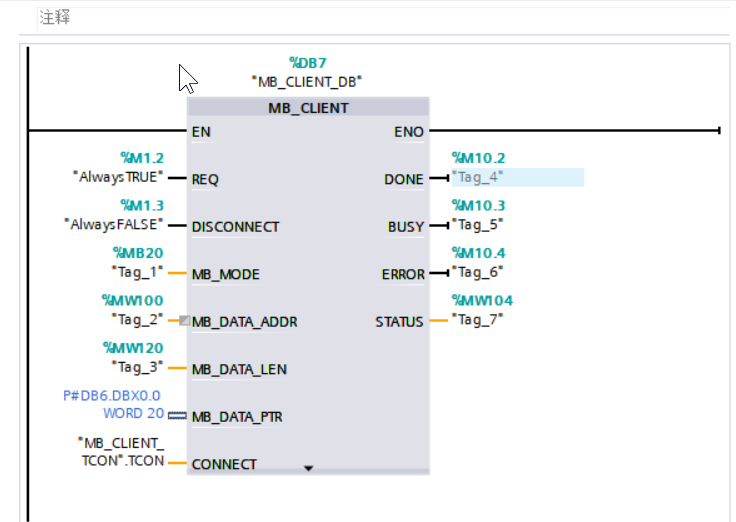

4、在OB1中添加MB_CLENT,軟件將提示會為該 FB 塊增加一個背景數據塊,本程序?yàn)?span style="font-family:Calibri">DB7

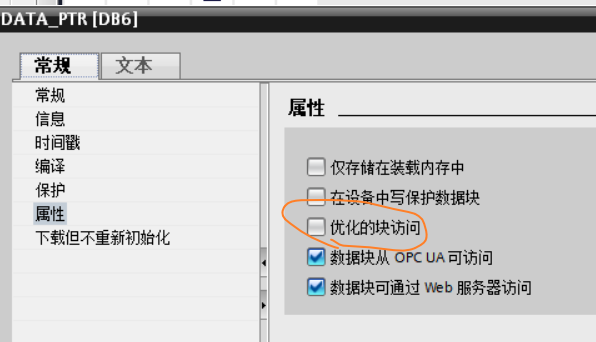

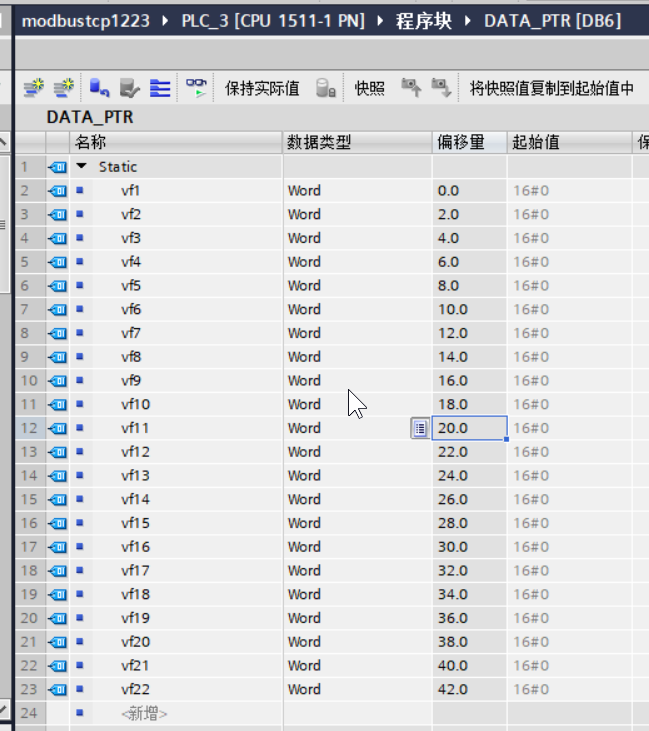

5.然后我們需要建立兩個全局?jǐn)?shù)據塊，用來配置CONNECT引腳參數和接受MB_DATA_PTR的數據。注意：DB6數據塊不勾選塊優化訪問。

6.配置CONNECT引腳參數

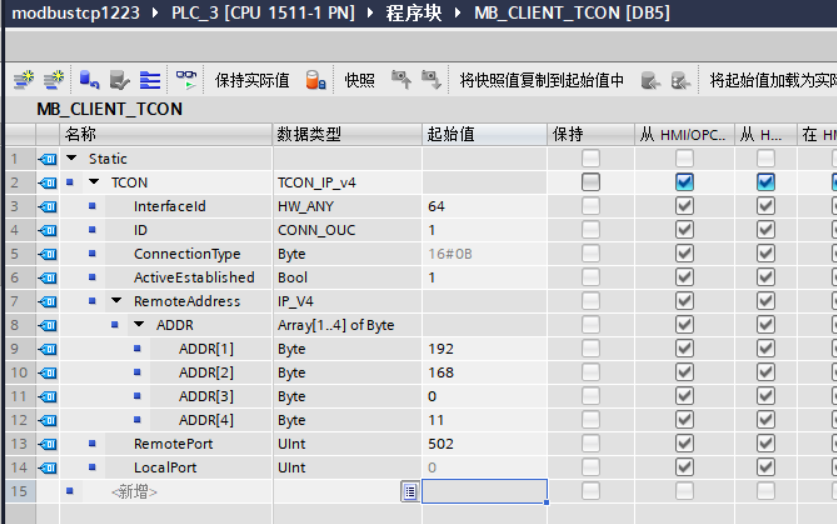

本例中為數據塊 DB5“MB_CLIENT_TCON”，打開該數據塊，手動輸入“TCON_IP_v4”的數據類型，如圖所示

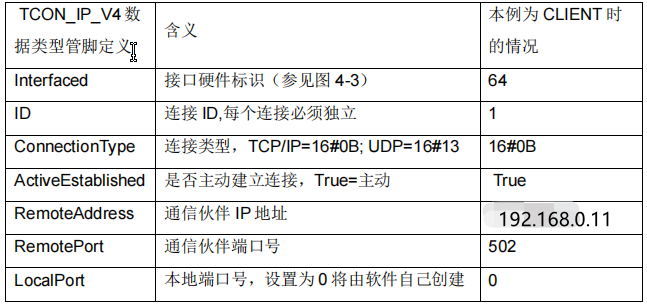

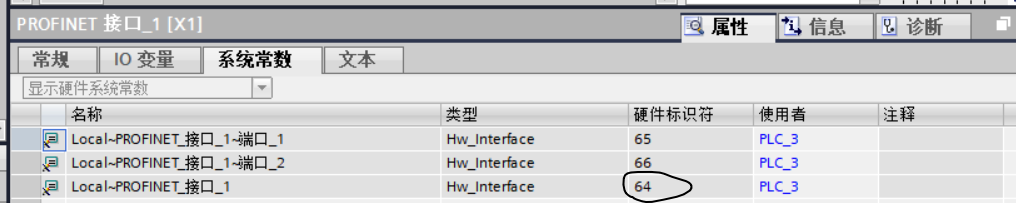

展開 DB 塊后其“TCON_IP_v4”的數據類型的各參數設置如下：

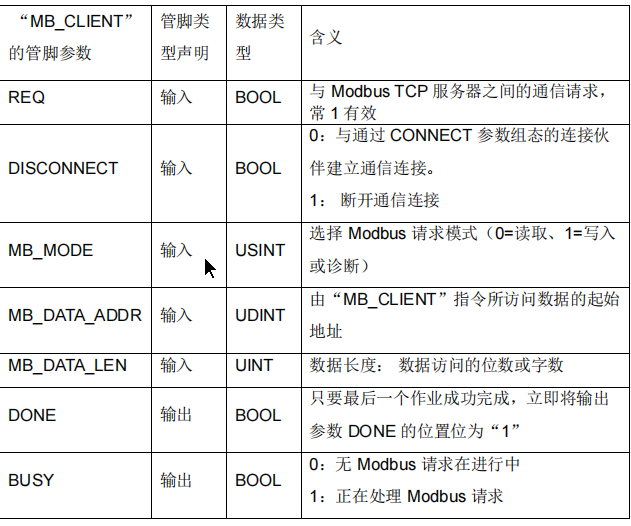

7.對于功能塊“MB_CLIENT”的其它參數管腳含義如表所示：

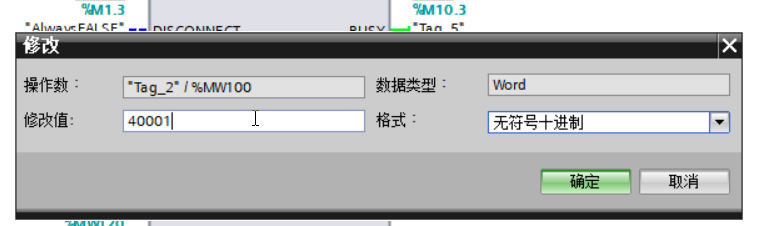

注意：MB_DATA_ADDR 輸入40001等地址，采用無符號十進制。

MB_DATA_LEN 長度要與MB_DATA_PTR匹配，不能超過MB_DATA_PTR的長度，只能小于或者等于。

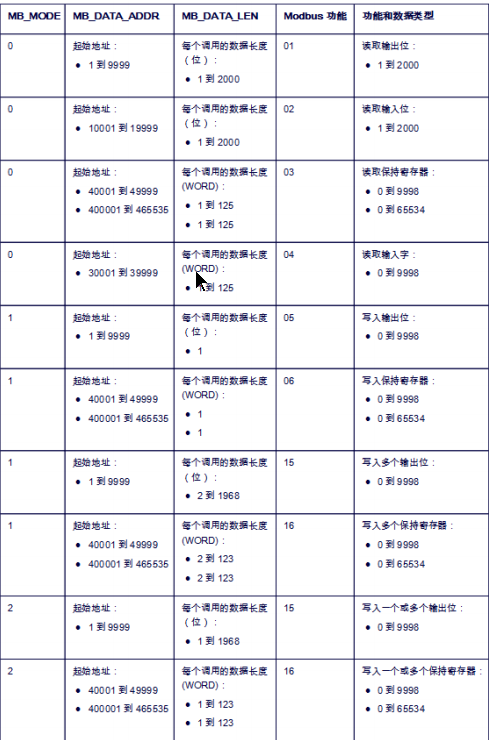

8. 對于“MB_MODE”、“MB_DATA_ADDR”和“MB_DATA_LEN”參數，其對應關系如圖所示。

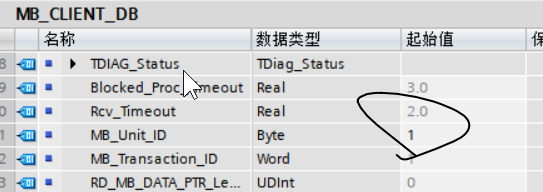

9、打開功能塊“MB_CLIENT”的背景數據塊，在“MB_UNIT_ID”參數中表示通信服務器伙伴的從站地址，該地址必須一致，如圖所示：

關于MB_UNIT_ID更詳細說明，參見官方文檔：

https://support.industry.siemens.com/cs/cn/zh/view/109736516

10.將程序下載到PLC中。

二、S7-200SMART方面

1.找到庫指令

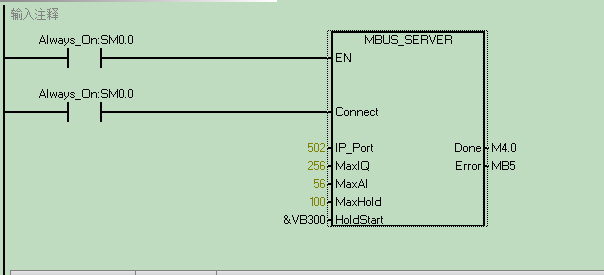

2.編寫程序如下

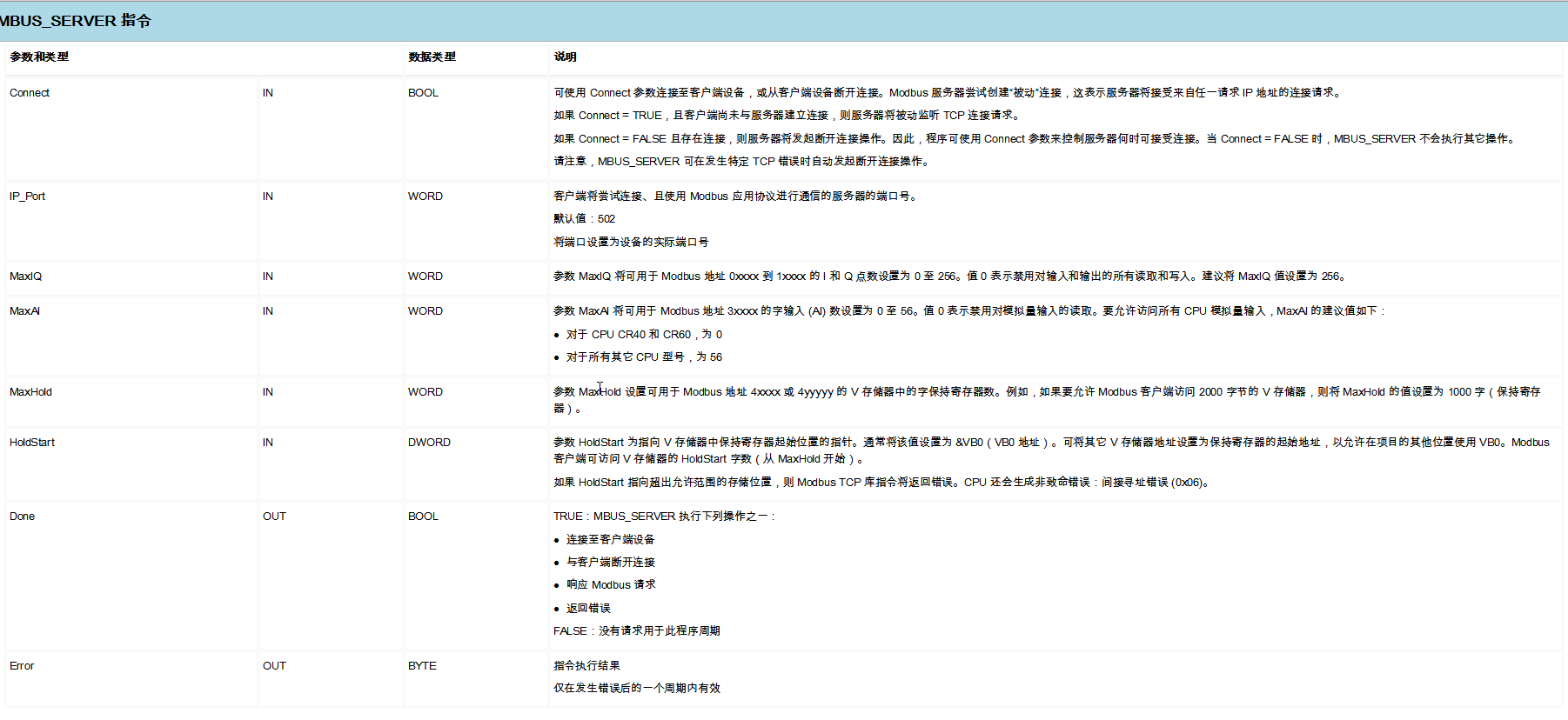

3.指令引腳說明如下

4.VB300為我們需要填寫內容的數據區

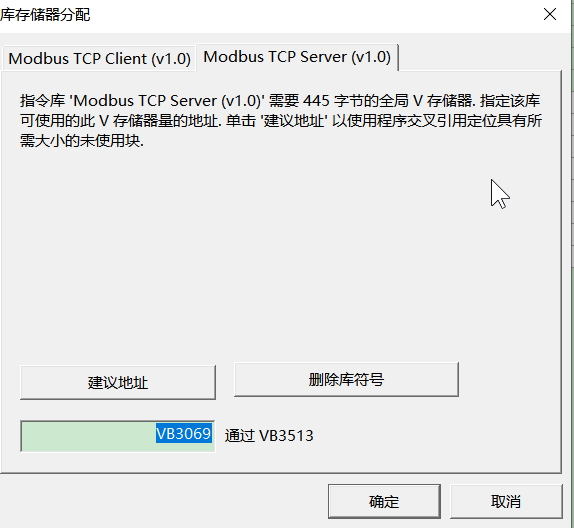

5.分配所需要的庫存儲區：

6.將程序下載到PLC。

三、對程序進行監控

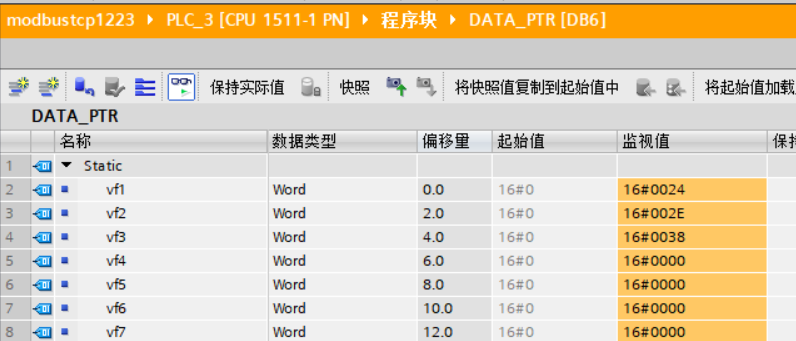

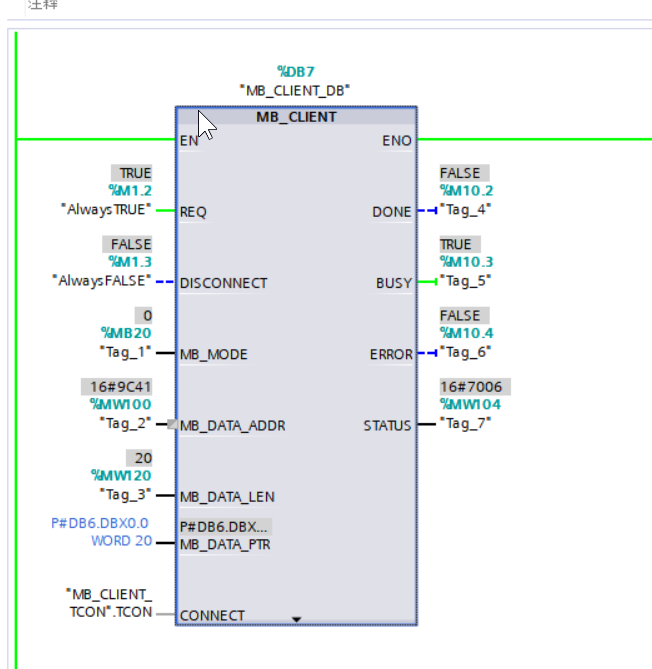

1.1500側

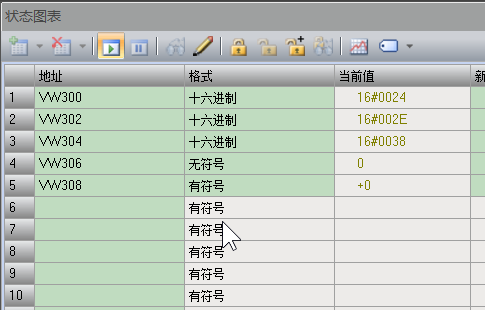

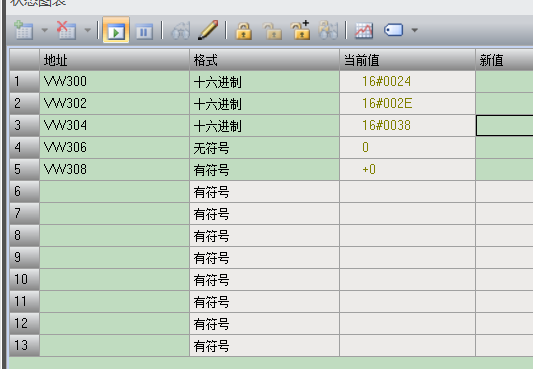

2.SMART側

3.結論：1500PLC做客戶端，通過MODBUS_TCP訪問做服務器的SMART，試驗成功。

4.如過1500側出現報警錯誤等，參考F1指令幫助中STATUS的數據，在做出分析。

     關于S7-1500做客戶端與S7-200smart做服務器進行MODBUS-TCP通訊的教程今天就講完啦，如有疑問可以電話留言，我們下期再見！
