一、系統配置：

   1.1安裝 Step7 Micro/Win SMART software，本例中使用的是Step7 Micro-Win SMART V2.7。

   1.2 打開編程軟件STEP7-MicroWIN SMART。

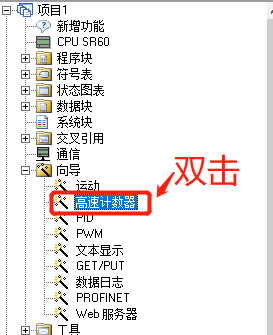

  1.3 在項目樹中選擇 Wizards（向?qū)В┪募A中的 High Speed Counter（高速計數器向?qū)В┌粹o。

二、組態步驟：

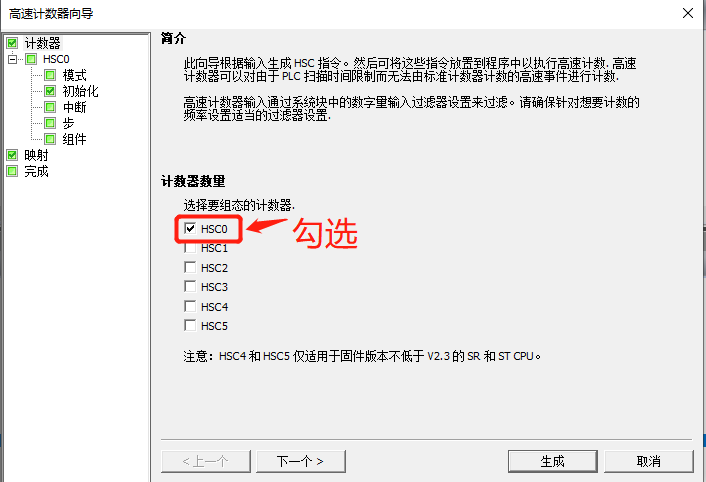

     2.1 選擇HSC編號。

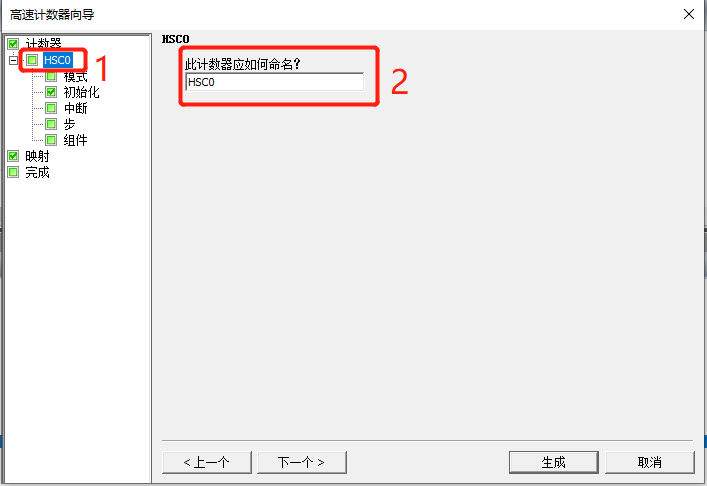

2.2 為計數器命名，在左側樹形目錄中選擇“高速計數器”。

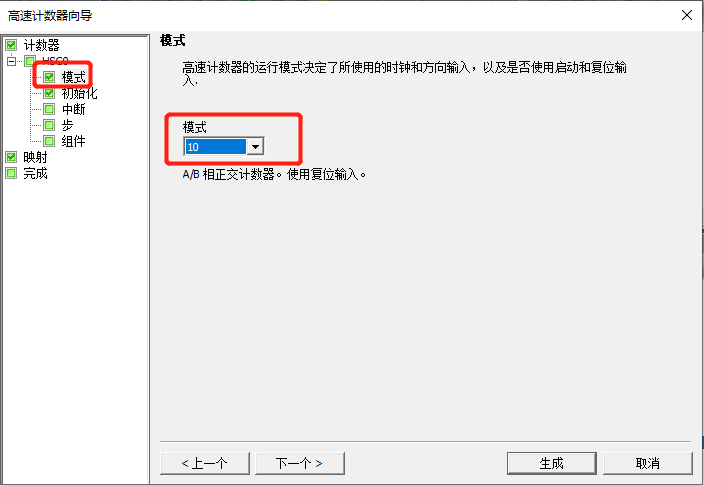

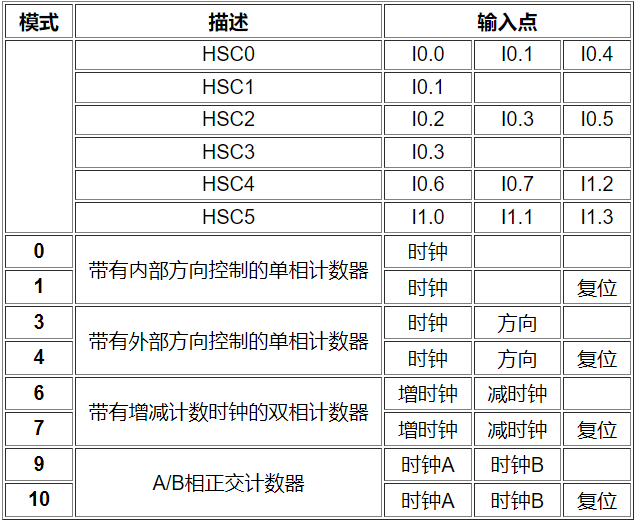

2.3 選擇計數器模式。

2.4 配置初始化信息

1）為初始化子程序命名，或者使用默認名稱。

2）設置計數器預置值：可以為整數、雙字地址或符號名：如 5000、VD100、PV_HC0。用戶可使用全局符號表中雙字整數對應的符號名。如果用戶輸入的符號名尚未定義，點擊‘ Generate （生成）’后會看到：

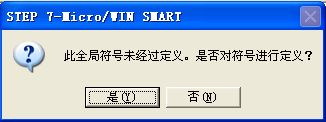

這個提示框顯示：“這不是定義的全局符號。您希望定義符號嗎”，點擊“是”

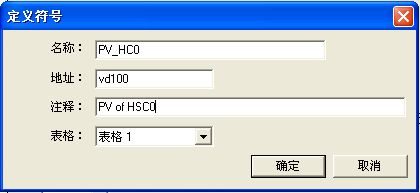

填入地址和注釋?zhuān)⒁猓旱刂繁仨殲殡p字地址， 注釋可以不填。

3）設置計數器初始值：可以為整數、雙字地址或符號名：5000、VD100、CV_HC0。

4）初始化計數方向：增，減。

5）對于帶外部復位端的高速計數器，可以設定復位信號為高電平有效或者低電平有效。

6）使用A/B相正交計數器時，可以將計數頻率設為1倍速或4倍速。使用非A/B相正交計數器時，此項為虛。

7）S7-200 SMART 均不支持帶外部啟動端的高速計數器，因此此項為虛。

   注意：所謂“高/低電平有效”指的是在物理輸入端子上的有效邏輯電平，即可以使 LED 燈點亮的電平。這取決于源型/漏型輸入接法，并非指實際電平的高、低。

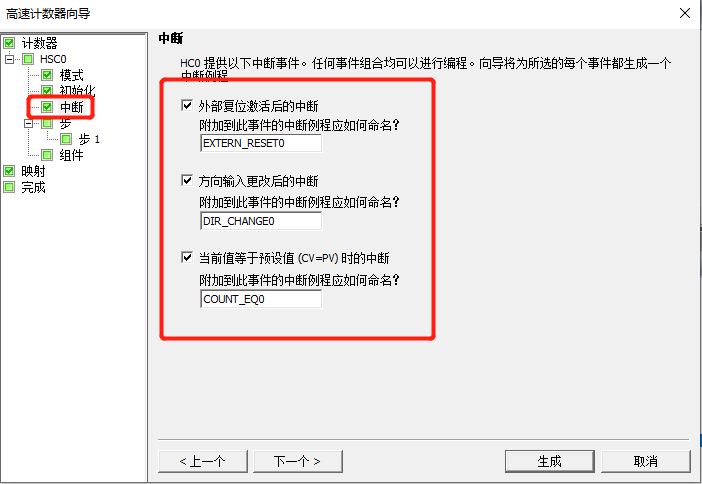

2.5 配置中斷事件。

1）一個高速計數器最多可以有 3 個中斷事件，在白色方框中填寫中斷服務程序名稱或者使用默認名稱。

 在這里配置的中斷事件并非必須，系由用戶根據自己的控制工藝要求選用。

2）外部復位輸入有效值時中斷，如果使用的高速計數器模式不具有外部復位端，則此項為虛。

3）方向控制輸入狀態改變時的中斷，有以下 3 種情況會產生該中斷：

o單項計數器的內部或外部方向控制位改變瞬間

o雙相計數器增、減時鐘交替的瞬間

oA/B相脈沖相對相位（超前或滯后）改變時瞬間

4）當前值等于預置值時產生的中斷，通過向?qū)В梢栽谠撝袛嗟姆?wù)程序中重新設置高速計數器的參數，如預置值、當前值。一個這樣的過程稱為‘一步‘。

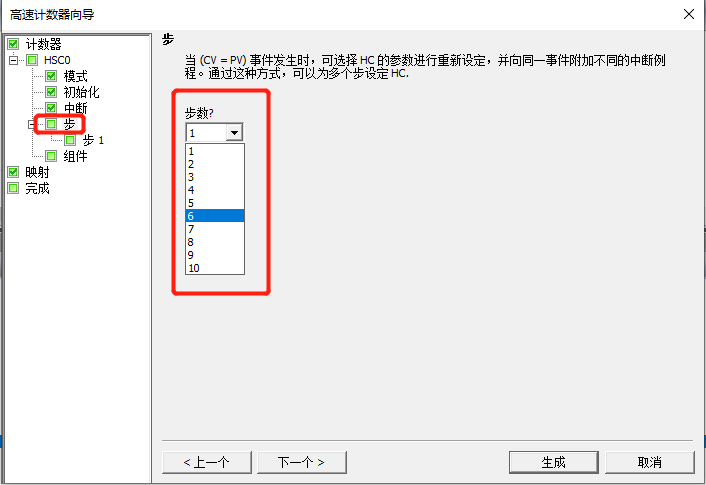

2.6配置HSC步數，最多可以設置10步。

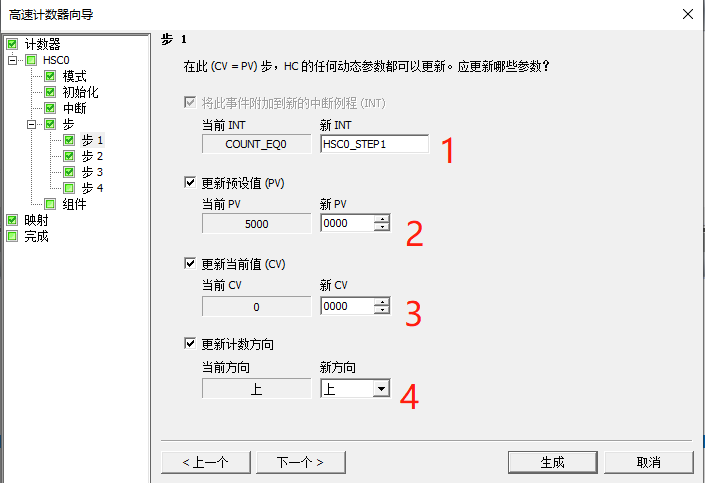

2.7定義高速計數器每一步的操作。

1）向?qū)?huì)自動為當前值等于預置值匹配一個新的中斷服務程序，用戶可以對其重新命名，或者使用默認的名稱。

2）勾選后，用戶在右側輸入新的預置值。

3）勾選后，用戶在右側輸入新的當前值。

4）如果選用的高速計數器模式有內部方向控制位。

5）  使用相同的方法完成其余三步的設置

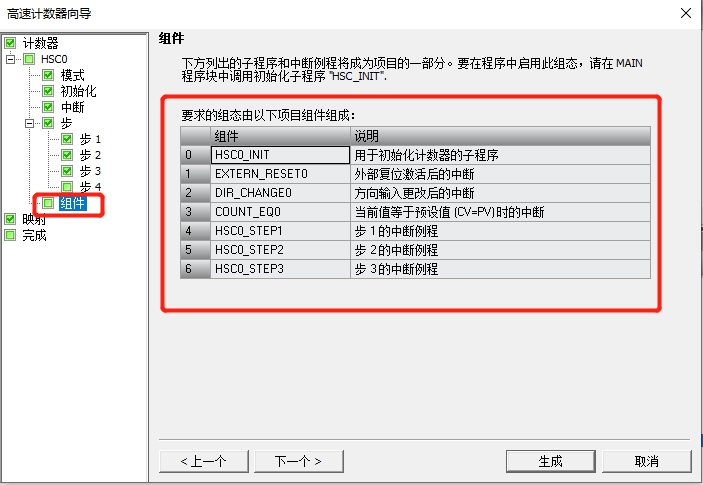

2.8完成向?qū)А?/p>

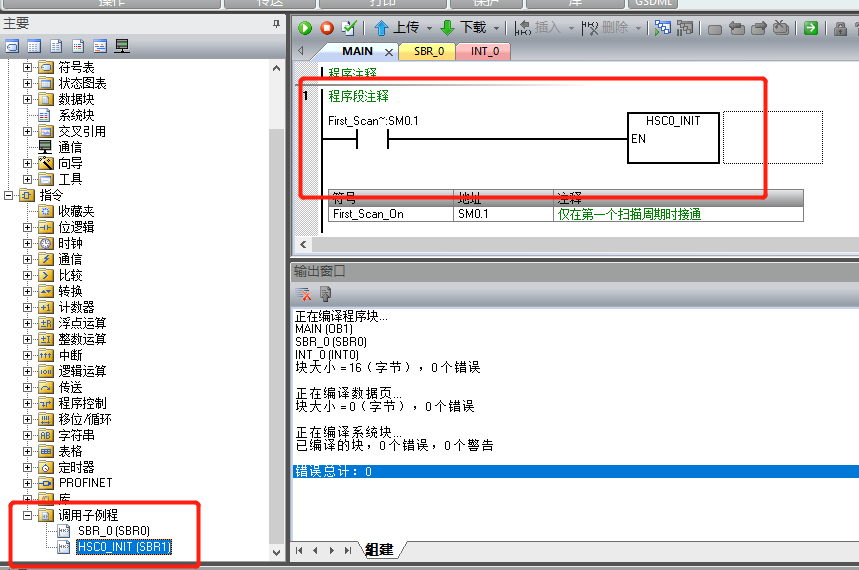

2.9調用程序。

關于200smart做高數計數的講解就到這里啦，有疑問可以留言，我們下期再見！
